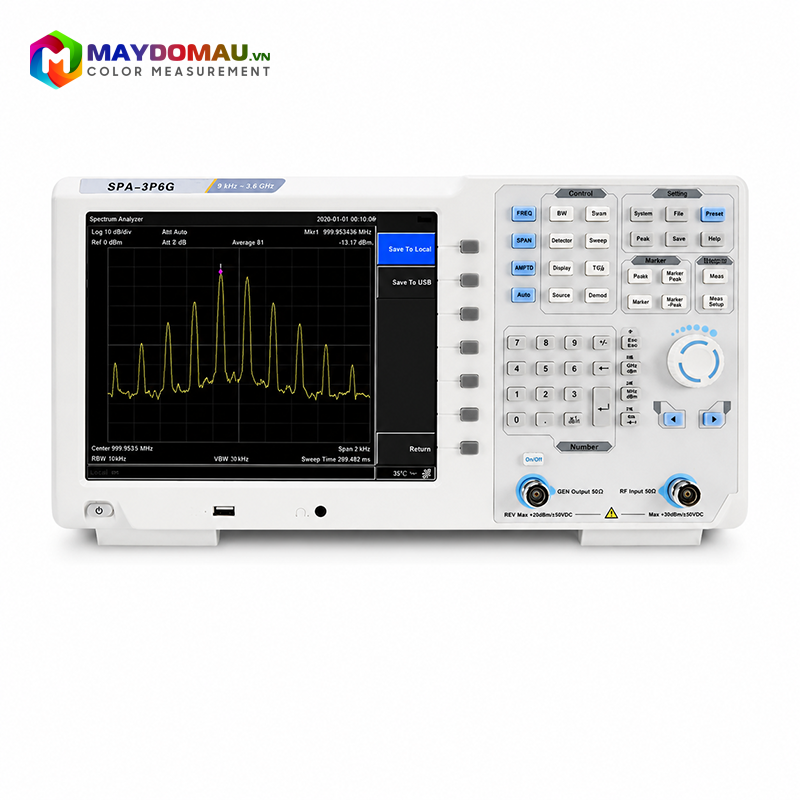

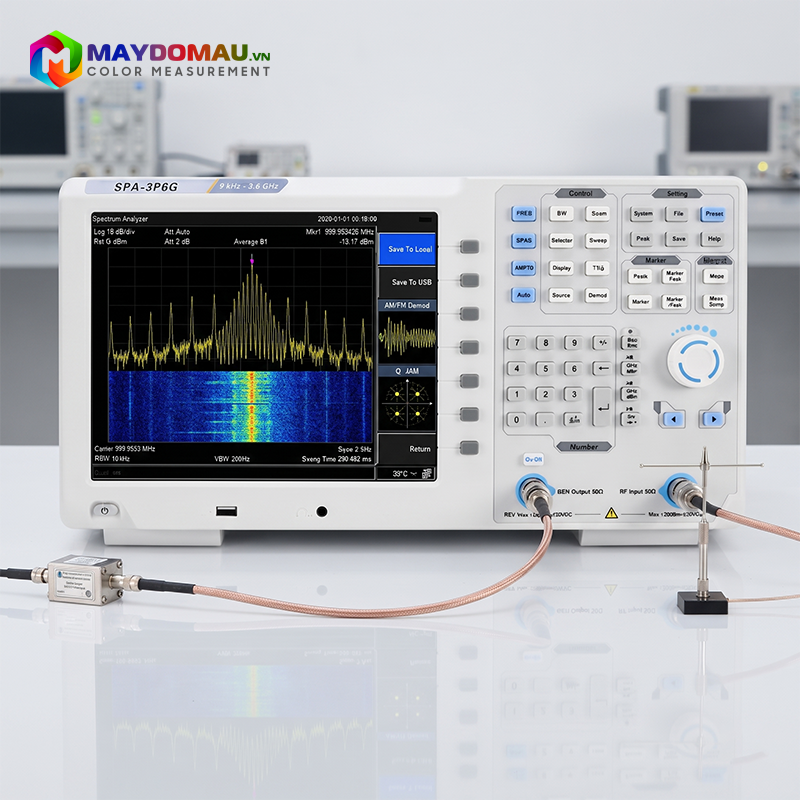

Máy Phân Tích Phổ – Tần Số Lisun SPA-3P6G (9kHz-3.6GHz)

Máy Phân Tích Phổ – Tần Số Lisun SPA-3P6G (9kHz-3.6GHz)

Máy phân tích phổ – tần số Lisun SPA-3P6G là giải pháp công nghiệp tối ưu được thiết kế để đo lường, phân tích và hiển thị các thành phần tần số của tín hiệu trong dải rộng từ 9kHz đến 3.6GHz. Thiết bị hoạt động dựa trên phương pháp xử lý tín hiệu vô tuyến nâng cao, giúp kiểm tra triệt để các chỉ tiêu kỹ thuật mà không làm hư hại hay ảnh hưởng đến mẫu vật.

Thông Số Kỹ Thuật:

Tần số:

Dải: 9kHz-3.6GHz

Độ phân giải: 1Hz

Băng tần

Dải: 0 Hz，100 Hz đến tần số tối đa

Độ chính xác: ± băng /（điểm quét -1）

Tham chiếu nội bộ

Tần số tham chiếu: 10.000000 MHz

Độ chính xác tần số tham chiếu: ±[（ngày kể từ lần hiệu chuẩn cuối × tỉ lệ lão hóa tần số）+ độ ổn định nhiệt độ + độ chính xác đầu tiên]

Độ ổn định nhiệt: <2.5ppm （15℃ ~ 35℃）

Bộ đếm tần số

Độ phân giải: 1 Hz，10 Hz，100 Hz，1 kHz

Độ chính xác: ±（tần số đánh dấu × độ không đảm bảo tần số tham chiếu + độ phân giải）

Băng thông

Độ chính xác: <5% danh định

Băng thông Video: (-3 dB) 10Hz ~ 3MHz

Dải đầu vào bộ giảm âm: 0~50 dB，1 dB steps

Điện áp đầu vào DC tối đa: 50 VDC

Đầu và & Đầu ra

Đầu nối đầu vào RF kênh trước: 50 Ω，N-type female

Front panel track generator output: 50 Ω，N-type female

10 M tham chiếu đầu vào 50 Ω，N-type female

Cổng giao tiếp: USB HOST, USB DEVICE, LAN, cổng tai nghe, REF và VGA

Thông số kỹ thuật chung

Màn hình: TFT LCD，10.4 inches

Trọng lượng (không tính đóng gói): Khoảng 5 kg

Kích thước (W × H × D): 421 × 221 × 115 (mm)

Nhiệt độ làm việc: 0~40 ℃

Nhiệt độ bảo quản: -20 °C ~ +60 °C

Nguồn: 100V~240V 50/60Hz

Tính Năng Nổi Bật

Hệ thống đo lường phổ tần số toàn diện: Thiết bị được trang bị mạch thu và xử lý tín hiệu cao cấp với dải tần số rộng (9kHz-3.6GHz), đảm bảo việc thu thập và phân tích chính xác các thành phần biên độ, tần số và nhiễu trong suốt quá trình thử nghiệm.

Hiệu suất kiểm tra thông số mạnh mẽ: Ứng dụng công nghệ xử lý tín hiệu số tiên tiến, hệ thống có khả năng đo đạc nhanh chóng các đặc tính phổ, đạt hiệu quả đánh giá chất lượng sóng mang và linh kiện điện tử cực cao trước khi đưa sản phẩm ra thị trường hoặc ứng dụng thực tế.

Hệ thống vận hành và kết nối thông minh:

• Giao diện kết nối thiết bị linh hoạt: Giúp đồng bộ hóa dữ liệu giữa nguồn phát, cổng RF và hệ thống phân tích một cách trơn tru, đảm bảo độ ổn định của tín hiệu đo đạc.
• Hệ thống xử lý dữ liệu kết hợp: Tích hợp màn hình hiển thị trực quan và phần mềm chuyên dụng hỗ trợ ghi nhận, tính toán tự động các chỉ số phổ và xuất báo cáo kết quả kiểm tra nhanh chóng.

Vật liệu chế tạo và cấu trúc bền bỉ: Toàn bộ vỏ máy và linh kiện điện tử sử dụng vật liệu cao cấp chống nhiễu điện từ (EMI), giúp duy trì độ ổn định trong môi trường làm việc phòng thí nghiệm, bảo vệ an toàn cho thiết bị và đảm bảo độ chính xác dài lâu.

Cơ chế vận hành an toàn cao cấp: Hệ thống thiết kế theo tiêu chuẩn kỹ thuật điện tử hiện đại, tích hợp các tính năng bảo vệ quá tải cổng RF và cảnh báo lỗi, đảm bảo vận hành ổn định trong các phòng thí nghiệm và nhà máy sản xuất liên tục.

Ứng Dụng Thực Tế

Ngoài chức năng chính là phân tích phổ tần số cho các thiết bị điện tử, Lisun SPA-3P6G còn được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhờ tính linh hoạt cao:

• Ngành Viễn thông & Radio: Kiểm tra đánh giá chất lượng tín hiệu phát, đo lường sóng mang và các thành phần hài cho các thiết bị truyền thông vô tuyến.
• Ngành Điện tử & Thiết bị phát quang: Đo đạc và kiểm định nhiễu điện từ, kiểm tra phổ tần số của các bo mạch điều khiển nguồn sáng.
• Phòng thí nghiệm & Kiểm định chất lượng: Phục vụ công tác nghiên cứu, đo lường kỹ thuật, kiểm tra định kỳ các tiêu chuẩn tần số trong các trung tâm kiểm định chuyên ngành.
