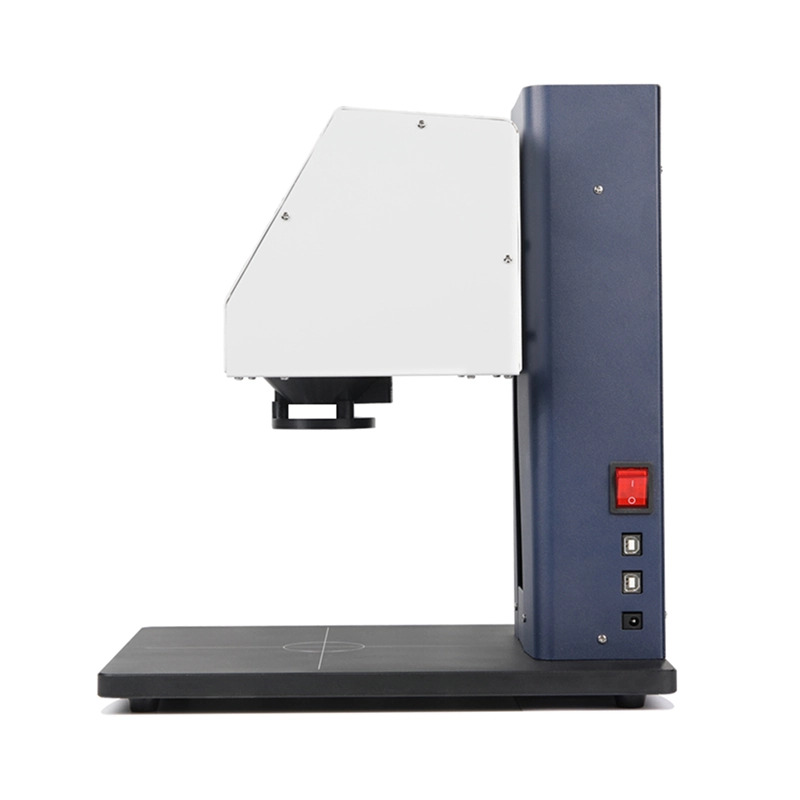

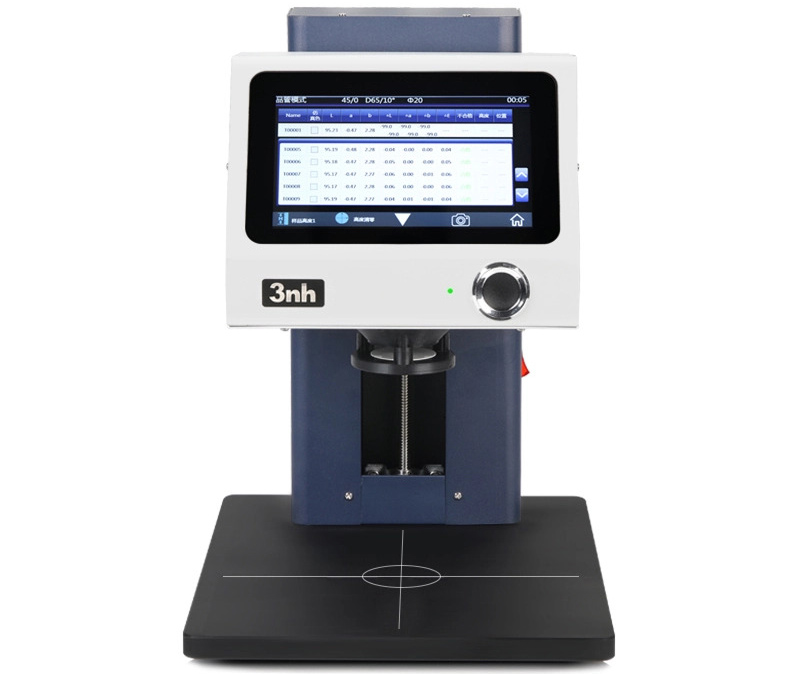

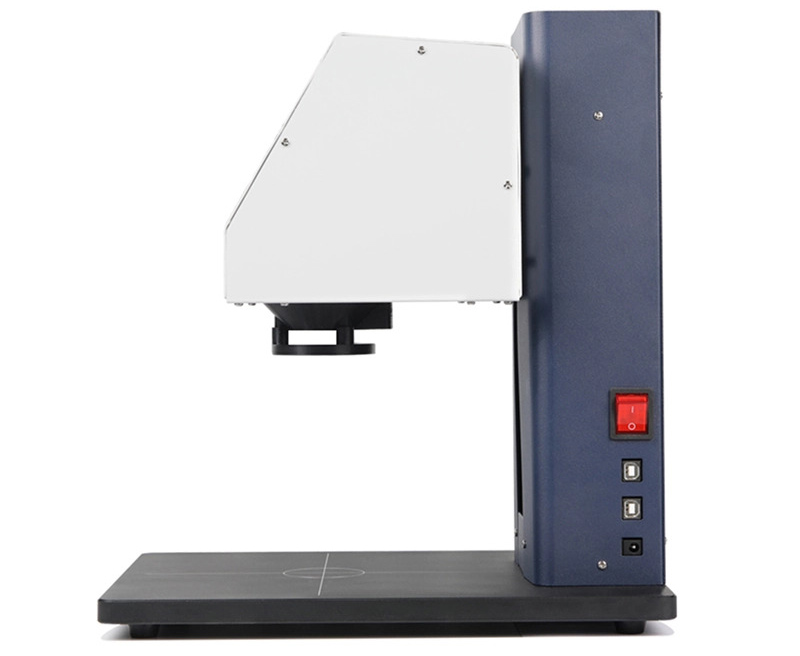

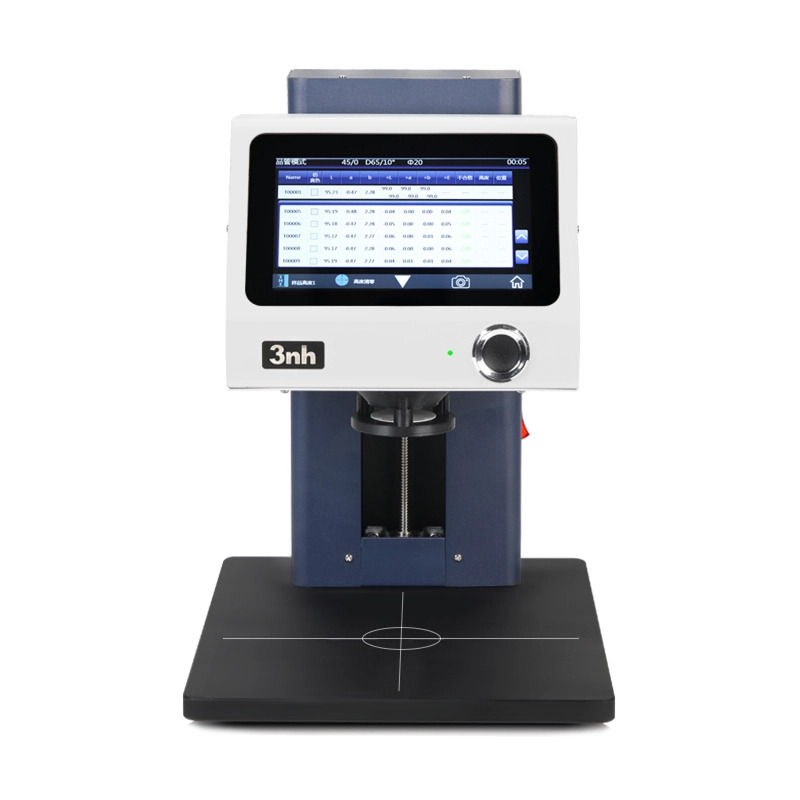

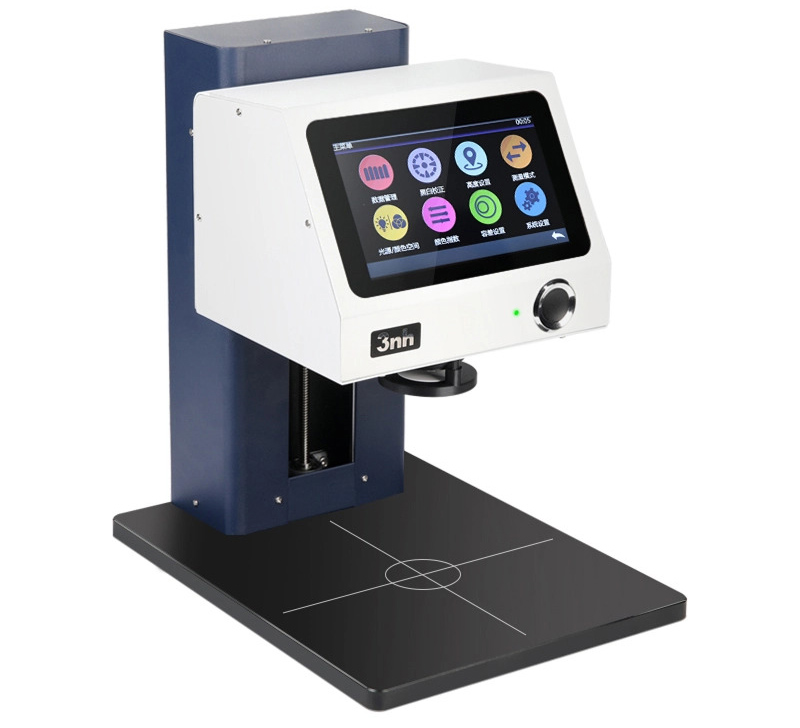

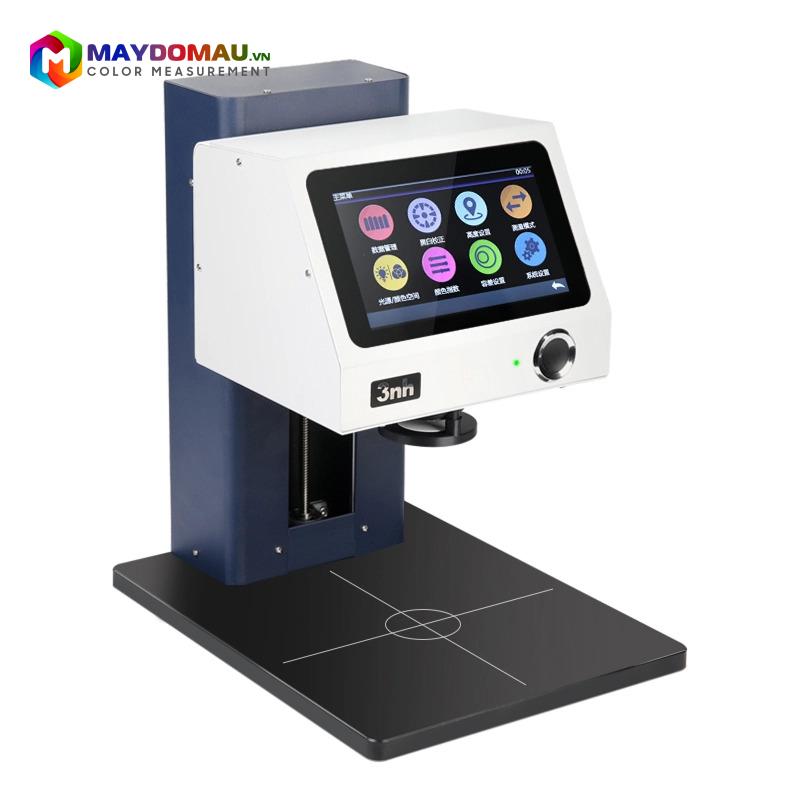

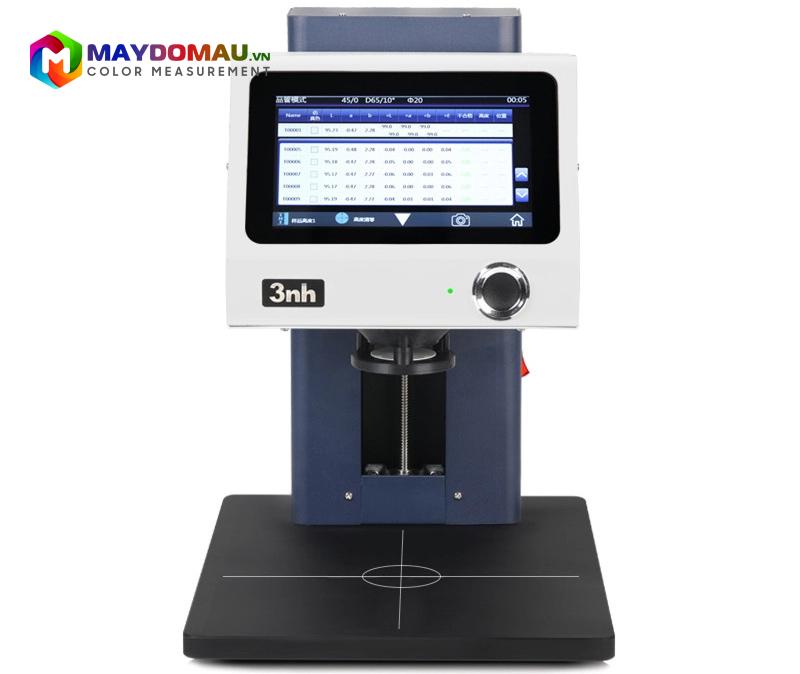

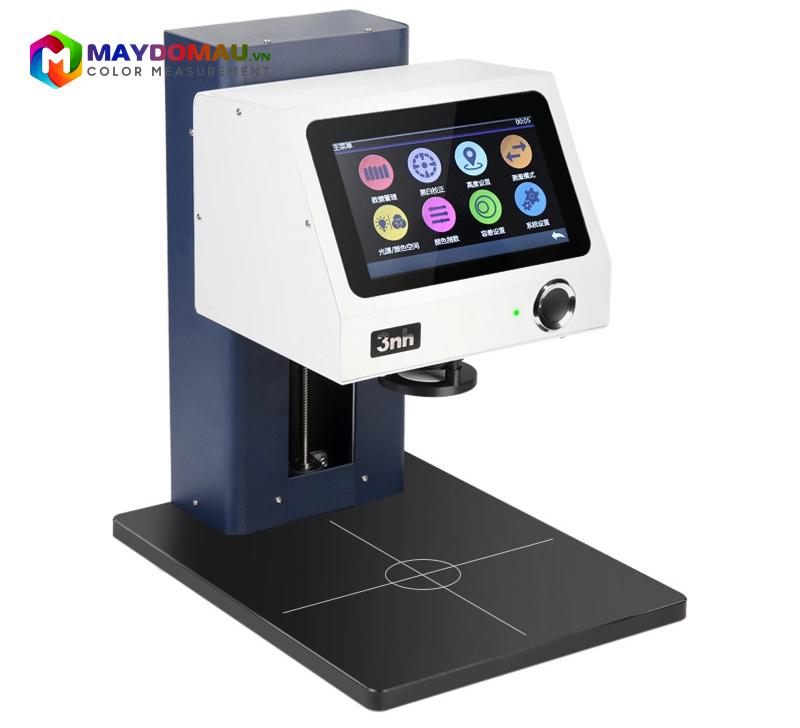

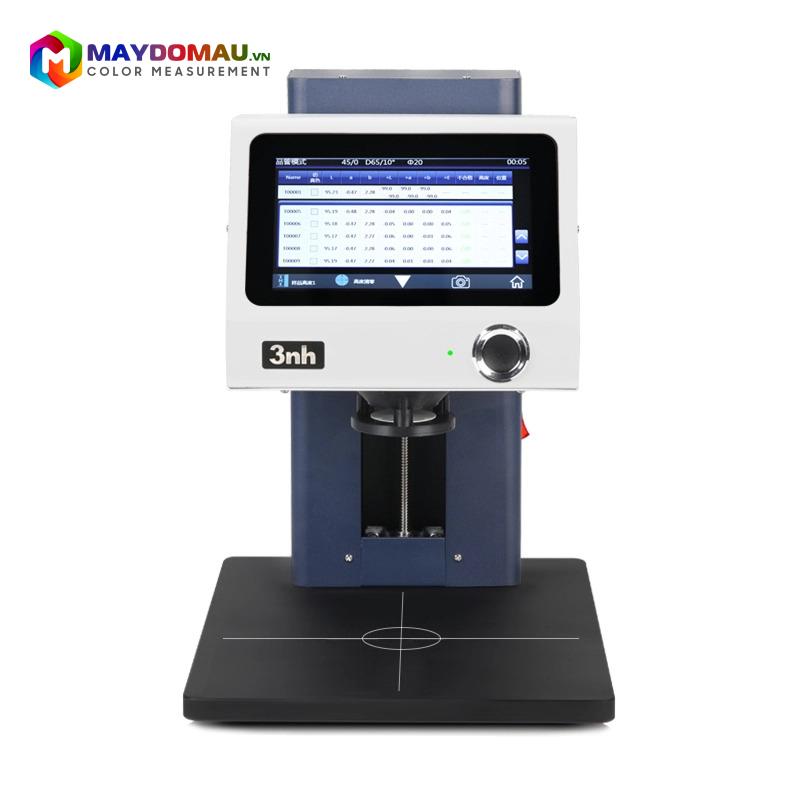

Máy quang phổ 3nh YL4660

Máy quang phổ 3nh YL4660

Trong ngành sản xuất ô tô, xe máy, sơn phủ cao cấp và bao bì mỹ phẩm, việc sử dụng các loại sơn hiệu ứng đặc biệt như sơn ánh kim (metallic) hay sơn ngọc trai (pearlescent) ngày càng trở nên phổ biến. Đặc điểm của các loại sơn này là màu sắc và độ lấp lánh sẽ thay đổi tùy thuộc vào góc nhìn và góc chiếu của ánh sáng. Các dòng máy đo màu một góc cố định thông thường hoàn toàn bất lực trước loại vật liệu này. Máy đo màu quang phổ 3nh YL4660 chính là giải pháp tối tân – bóc tách và định lượng chính xác sắc màu ở mọi góc độ theo tiêu chuẩn khắt khe nhất toàn cầu.

Tổng Quan Về Máy Đo Màu Quang Phổ 3nh YL4660

3nh YL4660 là dòng máy đo màu quang phổ đa góc cạnh (Multi-angle Spectrophotometer) cầm tay cao cấp được phát triển bởi 3nh. Thiết bị mô phỏng hoàn hảo cách mắt người quan sát bề mặt sơn hiệu ứng bằng việc tích hợp hệ thống nguồn sáng và cảm biến đa hướng.

Khi thực hiện một phép đo, máy sẽ chiếu sáng và thu nhận tín hiệu phản xạ ở nhiều góc nghiêng tiêu chuẩn khác nhau so với góc phản xạ soi gương. Nhờ công nghệ lưới nhiễu xạ và cảm biến ma trận CMOS độ phân giải cao, YL4660 phân tích sâu dải phổ từ 400nm đến 700nm, đưa ra bộ thông số màu sắc toàn diện cho các bề mặt có độ lật màu (color flop) phức tạp.

Các Tính Năng Nổi Bật Của 3nh YL4660

💡 Đo đa góc độ đồng thời – Thấu suốt mọi hiệu ứng lật màu

Điểm cốt lõi tạo nên sức mạnh của 3nh YL4660 là khả năng đo màu ở nhiều góc độ khác nhau chỉ trong một lần bấm máy. Việc thu thập dữ liệu đa góc giúp kỹ sư kiểm soát chính xác độ biến đổi màu sắc, độ lấp lánh và độ mịn của các hạt nhôm, hạt ngọc trai pha bên trong lớp sơn màng phủ khi thay đổi góc quan sát.

💡 Công nghệ quang phổ lưới nhiễu xạ và cảm biến CMOS dải kép

Thiết bị ứng dụng hệ thống lưới nhiễu xạ phân tách ánh sáng cao cấp kết hợp cảm biến CMOS siêu nhạy. Công nghệ này đảm bảo máy bóc tách năng lượng ánh sáng tại từng bước sóng cực kỳ mịn màng, mang lại độ chính xác, độ lặp lại và độ ổn định kết quả đo tuyệt vời, loại bỏ hoàn toàn các sai số do môi trường xung quanh can thiệp.

💡 Hiển thị đồ họa trực quan và đánh giá Đạt/Không đạt siêu tốc

Sở hữu màn hình cảm ứng công nghiệp sắc nét cỡ lớn, YL4660 mang lại trải nghiệm vận hành mượt mà:

• Hiển thị trực quan đường cong phản xạ quang phổ tại tất cả các góc đo cùng lúc.
• Cung cấp toàn bộ hệ không gian màu quốc tế: CIE Lab, XYZ, Yxy, LCh… và các công thức tính sai lệch màu tiên tiến như Delta Eab, Delta E00, Delta E*cmc.
• Tính năng cảnh báo thông minh tự động hiển thị kết quả Pass (Đạt) hoặc Fail (Không đạt) dựa trên khoảng sai số quy định, giúp sàng lọc chi tiết lỗi ngay lập tức trên chuyền lắp ráp.

💡 Thiết kế công thái học và kết nối thông minh không giới hạn

Máy có kiểu dáng dạng súng cầm tay chắc chắn, các điểm tiếp xúc bề mặt được tối ưu hóa giúp chống trượt và đảm bảo đầu đo áp sát khít vào bề mặt cấu kiện bo cong của vỏ xe. YL4660 hỗ trợ kết nối Bluetooth và USB, dễ dàng đồng bộ dữ liệu với phần mềm quản lý màu sắc chuyên sâu trên máy tính để quản lý thư viện thẻ màu quốc tế và tự động xuất báo cáo chất lượng (QC Report) chuyên nghiệp.

Thông Số Kỹ Thuật:

• Hình học quang học:
  • Phương pháp 45/0 (chiếu sáng hình vòng 45, xem theo chiều dọc)
  • Tuân thủ CIE số 15, GB/T 3978, GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7, GB 2893, GB/T 18833
• Nguồn sáng: Đèn LED quang phổ đầy đủ, đèn UV
• Chế độ quang phổ: Lưới lõm
•  Đầu dò: Cảm biến hình ảnh CMOS mảng đôi 256 phần tử hình ảnh
• Phạm vi bước sóng: 400~700nm / đầu ra 10 nm
• Phạm vi phản xạ đo được: 0-200%
• Khẩu độ: 20mm (có thể tùy chỉnh <20mm)
• Khoảng cách không tiếp xúc: 7.5 mm
• Chiều cao mẫu: 0-150 mm
• Phương pháp điều chỉnh khoảng cách: Điều chỉnh thủ công và điều chỉnh tự động (có thể lưu trữ chiều cao thử nghiệm)
• Phương pháp đo: Chế độ mẫu/Chế độ QC/Chế độ thống kê liên tục
• Không gian màu: CIE LAB,XYZ,Yxy,LCh,CIE LUV,HunterLAB
• Công thức chênh lệch màu sắc: ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,ΔE(Hunter)
• Các chỉ số màu khác: WI(ASTM E313,CIE/ISO,AATCC,Hunter),YI(ASTM D1925,ASTM 313),TI(ASTM E313,CIE/ISO), Chỉ số đồng phân MI,Độ bền màu,Độ bền màu,Độ mờ đục
• Góc quan sát: 2°/10°
• Chất chiếu sáng: D65,A,C,D50,D55,D75, F1,F2(CWF),F3,F4,F5, F6,F7(DLF),F8 ,F9,F10(TPL5),F11(TL84),F12(TL83/U30)
• Dữ liệu hiển thị: Phổ đồ/Giá trị, Giá trị sắc độ mẫu, Giá trị chênh lệch màu/Biểu đồ, Biểu đồ sắc độ, Mô phỏng màu, Kết quả ĐẠT/KHÔNG ĐẠT, Độ lệch màu
• Thời gian đo: Khoảng 1.5 giây
• Bộ nhớ: Chế độ mẫu + chế độ QC: 40.000 dữ liệu; Chế độ thống kê liên tục: 10.000 dữ liệu
• Độ lặp lại:
  • Phản xạ quang phổ: Độ lệch chuẩn trong vòng 0,08%
  • Giá trị sắc độ: Trong phạm vi ΔE*ab 0,03 (Khi tấm hiệu chuẩn màu trắng được đo 30 lần ở khoảng thời gian 5 giây sau khi hiệu chuẩn màu trắng)
• Sai số: Trong phạm vi ΔE*ab 0,2 (trung bình cho 12 ô màu tham chiếu BCRA Series II)
• Chế độ đo: Đo đơn, Đo trung bình (2 ~ 99 lần)
• Kích thước: 330 x 250 x 370 mm
• Trọng lượng: Khoảng 10 kg
• Nguồn cấp: Bộ đổi nguồn, DC 24V, 3A
• Tuổi thọ của đèn chiếu sáng: 5 năm, hơn 3 triệu lần đo
• Màn hình hiển thị: Màn hình LCD màu TFT 7 inch, Màn hình cảm ứng điện dung
• Cổng kết nối: USB/RS-232,Bluetooth®4.0
• Lưu trữ dữ liệu: Tiêu chuẩn 1000 dữ liệu, mẫu 30000 dữ liệu
• Ngôn ngữ: Tiếng Trung giản thể, tiếng Anh, tiếng Trung phồn thể
• Môi trường hoạt động: 0~40℃, 0~85%RH (không ngưng tụ), Độ cao < 2000m
• Môi trường bảo quản: -20~50℃, 0~85%RH (không ngưng tụ)
• Phụ kiện tiêu chuẩn: Bộ đổi nguồn, Sách hướng dẫn sử dụng, Cáp USB, Bảng hiệu chuẩn tiêu chuẩn, Khoang hiệu chuẩn màu đen,

Ứng Dụng Thực Tế Của 3nh YL4660

Nhờ công nghệ đo đa góc độc quyền và độ tin cậy tối cao, máy đo màu quang phổ 3nh YL4660 là thiết bị bắt buộc phải có trong:

• Ngành Sản xuất & Lắp ráp Ô tô, Xe máy: Kiểm tra độ đồng màu giữa các cấu kiện khác nhau trên thân xe (như cản trước bằng nhựa và vè bửng bằng thép) được sơn bằng sơn ánh kim hoặc sơn ngọc trai cao cấp.
• Ngành Sản xuất Sơn & Màng phủ công nghiệp: Nghiên cứu công thức, phối trộn và kiểm chuẩn chất lượng cho các dòng sơn hiệu ứng lật màu, sơn kim loại metallic.
• Sản xuất Bao bì Mỹ phẩm & Hàng xa xỉ: Đo kiểm các lớp vỏ bọc chai lọ nước hoa, son môi sử dụng hiệu ứng lấp lánh phản quang để thu hút người tiêu dùng.
• Phòng Nghiên cứu R&D và Phòng Lab độc lập: Dùng làm thiết bị cốt lõi để phân tích đặc tính quang học của các loại vật liệu thông minh thế hệ mới.
