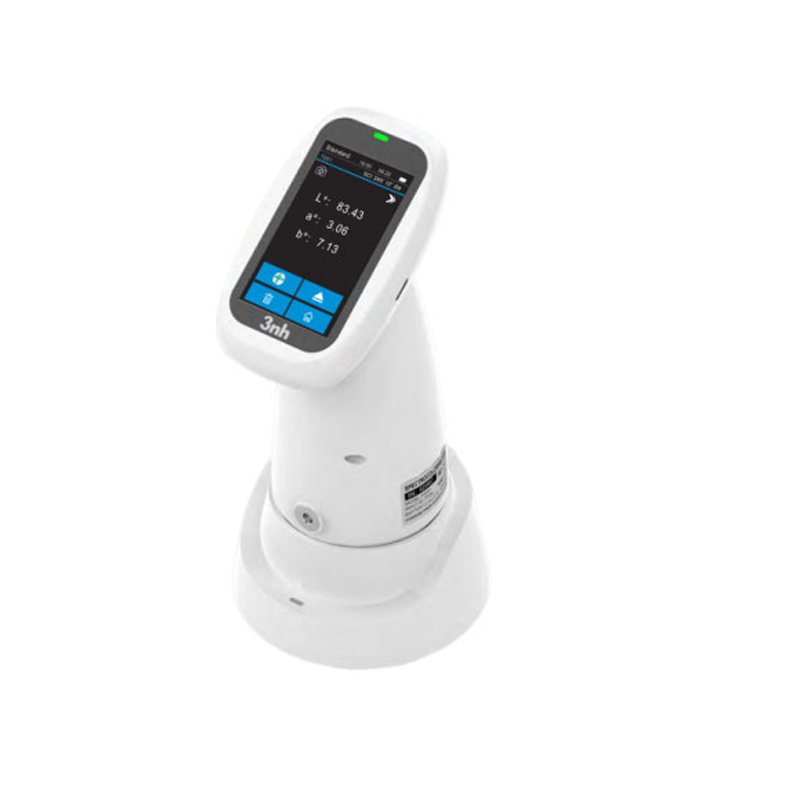

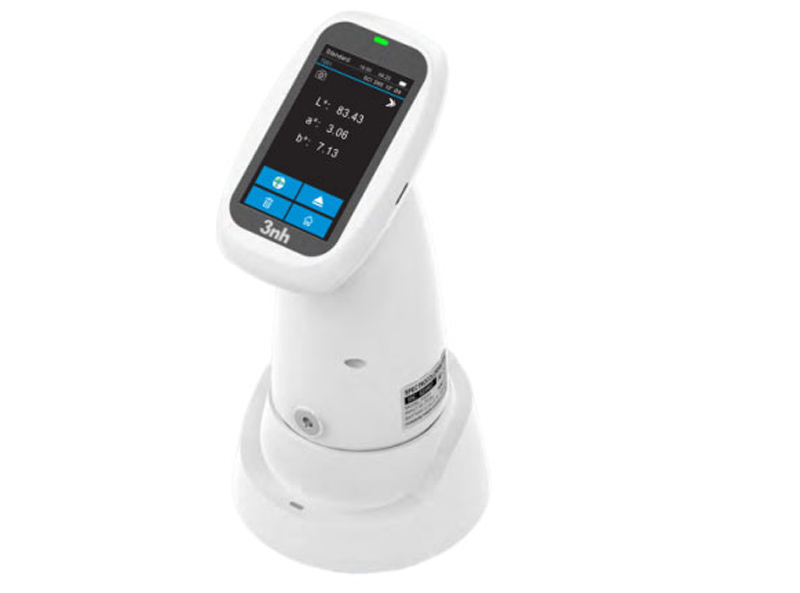

Máy đo màu quang phổ 3nh PS220

Máy đo màu quang phổ 3nh PS220

Trong sản xuất và kiểm soát chất lượng, việc đánh giá màu sắc bằng mắt thường luôn mang tính cảm tính và dễ dẫn đến tranh cãi giữa nhà cung cấp với khách hàng. Để chuẩn hóa quy trình này bằng những con số khoa học mà không cần tốn quá nhiều chi phí cho các hệ thống phòng Lab đắt đỏ, Máy đo màu quang phổ 3nh PS220 chính là sự lựa chọn hoàn hảo. Đây là dòng máy đo màu quang phổ cầm tay sở hữu công nghệ lưới nhiễu xạ tiên tiến, mang lại độ chính xác vượt trội trong một mức giá cực kỳ kinh tế.

Tổng Quan Về Máy Đo Màu Quang Phổ 3nh PS220

3nh PS220 là dòng máy đo màu quang phổ (Spectrophotometer) phân khúc kinh tế được nghiên cứu và phát triển bởi 3nh – thương hiệu toàn cầu về công nghệ đo lường màu sắc. Máy ứng dụng cấu trúc hình học quang học d/8 tiêu chuẩn quốc tế (chiếu sáng khuếch tán, góc nhìn 8 độ), đáp ứng hoàn hảo các quy định khắt khe của Ủy ban Quốc tế về Chiếu sáng (CIE).

Khác biệt với các dòng máy so màu thông thường vốn có độ sai số lớn, PS220 sử dụng công nghệ tách băng tần quang phổ lưới nhiễu xạ kết hợp cảm biến ma trận CMOS dải kép. Nhờ đó, máy có khả năng đo đạc và bóc tách dữ liệu phản xạ của từng bước sóng ánh sáng từ 400nm đến 700nm một cách ổn định và chuẩn xác.

Các Tính Năng Nổi Bật Của 3nh PS220

💡 Công nghệ tách phổ lưới nhiễu xạ chính xác cao

Nhờ sử dụng hệ thống lưới nhiễu xạ công nghiệp, 3nh PS220 có khả năng bóc tách dải ánh sáng khả kiến một cách chi tiết. Điều này giúp thiết bị đo màu đạt độ ổn định rất cao, không bị ảnh hưởng bởi hiện tượng dị sắc (Metamerism) và cho kết quả trùng khớp với các dòng máy đo màu lớn trong phòng thí nghiệm.

💡 Thiết kế khẩu độ nhỏ – Tối ưu cho bề mặt cong và chi tiết nhỏ

Một trong những điểm cộng lớn của dòng PS220 là thiết kế đầu đo có khẩu độ nhỏ gọn, giúp máy dễ dàng tiếp xúc và đo chính xác trên các bề mặt có độ cong (như chai lọ, ống nhựa) hoặc các chi tiết linh kiện cơ khí, điện tử, cúc áo, nhãn mác nhỏ mà các dòng máy khẩu độ lớn không thể đo được.

💡 Tích hợp hai chế độ đo đồng thời SCI và SCE

• SCI (Bao gồm thành phần phản xạ soi gương): Chuyên dùng để đo màu sắc nội tại cốt lõi của vật liệu, loại bỏ hoàn toàn các yếu tố can thiệp từ độ bóng bề mặt.
• SCE (Loại trừ thành phần phản xạ soi gương): Đo sắc thái màu sắc thực tế hiển thị trước mắt người tiêu dùng, giúp đánh giá ngoại quan sản phẩm chính xác nhất.

💡 Hiển thị không gian màu đa dạng và kết quả Đạt/Không đạt nhanh

Chỉ với một thao tác bấm máy trong vòng chưa đầy 1.5 giây, màn hình hiển thị LCD sắc nét của PS220 sẽ cung cấp:

• Toàn bộ hệ không gian màu quốc tế: CIE Lab, XYZ, Yxy, LCh, RGB…
• Các công thức tính sai lệch màu hiện đại: Delta Eab, Delta E00, Delta E*cmc…
• Chế độ cảnh báo thông minh: Tự động tính toán sai lệch giữa mẫu chuẩn và mẫu thử, hiển thị ngay kết quả Pass (Đạt) hoặc Fail (Không đạt) dựa trên khoảng sai số cho phép, giúp đẩy nhanh tốc độ sàng lọc sản phẩm lỗi trên dây chuyền sản xuất.

💡 Kết nối App điện thoại và phần mềm máy tính thông minh

3nh PS220 sở hữu công nghệ kết nối không dây Bluetooth và cổng truyền dữ liệu USB-C:

• Kết nối nhanh chóng với ứng dụng di động để quản lý, lưu trữ dữ liệu trên đám mây và chia sẻ kết quả đo tức thì cho đối tác qua Zalo/Email.
• Kết nối phần mềm quản lý màu sắc chuyên sâu trên máy tính giúp quản lý thư viện thẻ màu (Pantone, RAL), theo dõi biểu đồ xu hướng lệch màu của các lô hàng và xuất báo cáo nghiệm thu chất lượng (QC Report) chuyên nghiệp.

Thông Số Kỹ Thuật:

Hình học quang học

D/8 (chiếu sáng khuếch tán, góc quan sát 8°), chế độ SCI (bao gồm thành phần phản xạ gương) / SCE (loại trừ thành phần phản xạ gương)

Tuân thủ các tiêu chuẩn: CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO 7724-1, ASTM E1164, DIN 5033 Teil 7

Đặc điểm

Sử dụng cảm biến CMOS tách tia kép

Dùng để kiểm soát chất lượng sai khác màu trong: nhựa điện tử, sơn & mực in, dệt may & nhuộm, in ấn, gốm sứ, v.v.

Nguồn sáng: Nguồn LED phổ đầy đủ kết hợp

Quả cầu tích hợp

Kích thước: 40 mm

Cảm biến: Cảm biến CMOS tách tia kép

Dải bước sóng: 400 – 700 nm

Khẩu độ đo

MAV: Φ8 mm / Φ10 mm (khẩu độ phẳng + sắc nét)

SAV: Φ4 mm / Φ5 mm (khẩu độ phẳng + sắc nét)

Thành phần phản xạ gương: SCI

Không gian màu: CIE LAB, XYZ, Yxy, LCh, CIE LUV, sRGB, HunterLab, βxy, DIN Lab99

Sai khác màu: ΔEab, ΔEuv, ΔE94, ΔEcmc (2:1), ΔEcmc (1:1), ΔE00, DIN ΔE99, ΔE (Hunter)

Chỉ số đo màu khác:

Phản xạ phổ

Độ trắng WI (ASTM E313, CIE/ISO, AATCC, Hunter)

Độ vàng YI (ASTM D1925, ASTM E313)

Chỉ số phổ đồng màu Mt: Độ bền màu

Cường độ màu: Độ che phủ

Phân loại tông màu 555

Hệ màu Munsell (C/2) (triển khai trên ứng dụng di động)

CMYK

Góc quan sát: 2° / 10°

Nguồn sáng tiêu chuẩn (Illuminant)

D65, A, C, D50, D55, D75

F1, F2 (CWF), F3, F4, F5, F6, F7 (DLF), F8, F9, F10 (TL85), F11 (TL84), F12 (TL83/U30)

U35, NBF, ID50, ID65

LED-1 đến LED-10 (một phần triển khai qua app)

Hiển thị

Phổ đồ / giá trị đo

Giá trị màu mẫu

Giá trị / biểu đồ sai khác màu

Kết quả PASS/FAIL

Mô phỏng màu

Độ lệch màu

Thời gian đo

Khoảng 1 giây

Độ lặp lại

Giá trị màu: MAV/SCI, ΔE*ab ≤ 0.02 (sau khi làm nóng và hiệu chuẩn, đo trung bình 30 lần với khoảng cách 5 giây)

Phản xạ phổ: MAV/SCI, độ lệch chuẩn ≤ 0.08% (400–700 nm: ≤ 0.18%)

Sai số giữa các thiết bị: MAV/SCI, ΔE*ab ≤ 0.3 (trung bình trên 12 mẫu màu BCRA Series II)

Độ chính xác hiển thị: 0.01

Dải phản xạ đo: 0 – 200%

Độ phân giải phản xạ: 0.01%

Chế độ đo

Đo đơn

Đo trung bình (2–99 lần)

Phương pháp định vị

Định vị màng ổn định + định vị khung hình bằng camera

Hiệu chuẩn trắng

Hiệu chuẩn tiếp xúc

Kích thước: 94 × 68 × 188 mm

Khối lượng: Khoảng 410 g

Pin

Pin lithium 3.7V, 3200 mAh

Hoạt động ~8000 lần đo trong 8 giờ

Tuổi thọ nguồn sáng: Hơn 1.2 triệu lần đo trong 10 năm

Màn hình: TFT màu thật 2.8 inch

Cảm ứng điện dung

Giao diện: USB, Bluetooth

Lưu trữ dữ liệu

Tiêu chuẩn: 200 mẫu chuẩn

Mẫu đo: 10000 mẫu (1 dữ liệu có thể bao gồm SCI/SCE)

Hỗ trợ lưu trữ lớn qua App/PC

Phần mềm hỗ trợ: Android, iOS, Windows, WeChat Mini Program, HarmonyOS

Ngôn ngữ: Tiếng Trung giản thể, Tiếng Anh, Tiếng Trung phồn thể

Môi trường làm việc: 0 – 40°C, 0 – 85% RH (không ngưng tụ)

Độ cao < 2000 m

Môi trường lưu trữ: -20 – 50°C, 0 – 85% RH (không ngưng tụ)

Phụ kiện tiêu chuẩn

Bộ nguồn

Cáp USB

Hướng dẫn sử dụng

Phần mềm SQCX PC (tải từ website chính hãng)

Khoang hiệu chuẩn trắng & đen

Nắp bảo vệ

Dây đeo tay

Khẩu độ đo

Phụ kiện optional

Máy in micro USB

Hộp đo mẫu bột

Ứng Dụng Thực Tế Của 3nh PS220

Nhờ thiết kế nhỏ gọn, khả năng đo đạc linh hoạt và mức giá đầu tư cực tốt, máy đo màu quang phổ 3nh PS220 được ứng dụng rộng rãi trong:

• Ngành gia công nhựa & Linh kiện: Kiểm tra độ đồng màu của các chi tiết nhựa nhỏ, vỏ thiết bị điện tử, nút bấm, đồ chơi trẻ em.
• Ngành in ấn & Bao bì giấy: Kiểm soát màu sắc của mực in trên nhãn mác, tem decal, bao bì hộp giấy, đảm bảo đúng bộ nhận diện thương hiệu của khách hàng.
• Ngành dệt may & Phụ liệu dệt nhuộm: Kiểm tra nhanh độ bền màu và sự đồng nhất màu sắc của sấp vải, sợi nhuộm, cúc áo, dây kéo.
• Ngành sơn & Phun phủ bề mặt: Đo đạc nhanh độ lệch màu của lớp sơn tĩnh điện, sơn giả gỗ trên các thanh nhôm định hình, cấu kiện cơ khí nhỏ.
