Máy quang phổ đo màu 3nh TS7036 (Dual Apertures; Dual-32 array sensor)

Máy quang phổ đo màu 3nh TS7036 (Dual Apertures; Dual-32 array sensor)

Trong quy trình quản lý chất lượng sản xuất công nghiệp hiện đại, việc duy trì sự đồng nhất màu sắc giữa các lô mẻ hàng là thước đo trực quan nhất cho uy tín của doanh nghiệp. Tuy nhiên, việc phải đo đạc màu sắc trên nhiều dạng bề mặt khác nhau – từ những tấm phôi phẳng lớn đến những chi tiết linh kiện bo cong, siêu nhỏ – thường khiến doanh nghiệp phải đau đầu lựa chọn nhiều loại máy gây tốn kém. Máy đo màu quang phổ cầm tay 3nh TS7036 chính là câu trả lời toàn diện – dòng thiết bị cao cấp tích hợp hai khẩu độ đo thông minh và hệ thống cảm biến kép 32 phần tử, mang lại kết quả định lượng sắc màu chuẩn xác tuyệt đối tại mọi vị trí.

Tổng Quan Về Máy Đo Màu Quang Phổ 3nh TS7036

3nh TS7036 là dòng máy đo màu quang phổ cầm tay chuyên nghiệp phân khúc cao cấp của thương hiệu 3nh. Thiết bị ứng dụng cấu trúc hình học quang học d/8 tiêu chuẩn quốc tế (chiếu sáng khuếch tán, góc nhìn 8 độ), đáp ứng đầy đủ các quy định khắt khe của Ủy ban Quốc tế về Chi chiếu sáng (CIE), ISO và ASTM.

Sức mạnh vượt trội giúp TS7036 dẫn đầu phân khúc di động nằm ở công nghệ phân tách phổ lưới nhiễu xạ kết hợp cùng hệ thống cảm biến dải kép 32 phần tử (Dual-32 Array Sensor). Máy bóc tách năng lượng ánh sáng khả kiến một cách mịn màng từ dải bước sóng 400nm đến 700nm, cho kết quả đo có độ lặp lại xuất sắc và độ tin cậy tối cao, tiệm cận với độ chính xác của các dòng máy để bàn phòng thí nghiệm.

Các Tính Năng Nổi Bật Của 3nh TS7036

💡 Công nghệ cảm biến dải kép 32 phần tử (Dual-32 Array Sensor) tối tân

Khác biệt hoàn toàn với các dòng máy so màu thông thường dễ bị trôi số liệu, TS7036 sở hữu hệ thống cảm biến ma trận CMOS dải kép với 32 phần tử lọc độc lập. Công nghệ này cho phép thiết bị thu nhận dữ liệu màu song song với tốc độ siêu tốc, tự động bù trừ sự thay đổi của nhiệt độ môi trường và triệt tiêu hoàn toàn nhiễu từ ánh sáng tạp tán bên ngoài. Nhờ đó, máy đạt độ chính xác cực cao với sai số độ lặp lại đạt mức tối thiểu qua nhiều lần bấm máy liên tiếp.

💡 Linh hoạt vượt trội với hai khẩu độ đo chuyển đổi (Dual Apertures)

Doanh nghiệp không cần phải tốn chi phí đầu tư nhiều máy đo riêng lẻ. Với TS7036, kỹ thuật viên có thể chuyển đổi khẩu độ đo linh hoạt tùy theo đặc tính hình học của sản phẩm:

• Khẩu độ tiêu chuẩn (Phi 8mm): Tối ưu cho các bề mặt phẳng, diện tích lớn như tấm nhựa đúc, tấm da thuộc, sấp vải, bề mặt sơn tường.
• Khẩu độ nhỏ mở rộng (Phi 4mm): Chuyên dụng cho các chi tiết nhỏ, bề mặt bo cong phức tạp, linh kiện thiết bị điện tử hoặc nhãn mác bao bì nhỏ hẹp.

💡 Công nghệ định vị kép Camera thời gian thực

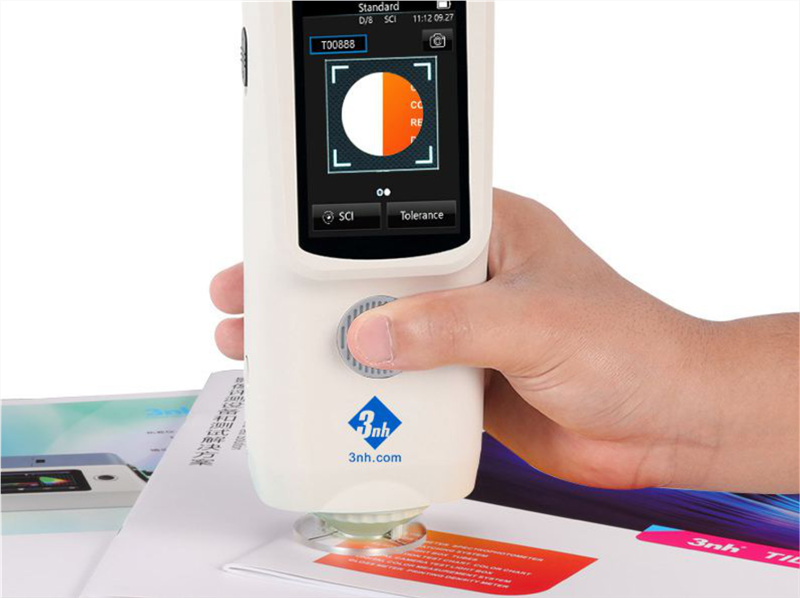

Để đảm bảo kỹ thuật viên đặt đầu đo chính xác vào tâm điểm của các chi tiết nhỏ phức tạp, 3nh TS7036 tích hợp camera định vị thời gian thực hiển thị trực quan vùng đo trên màn hình kết hợp cùng vệt chiếu sáng định vị rõ ràng. Tính năng này giúp loại bỏ hoàn toàn sai số do thao tác đặt lệch đầu đo, đảm bảo tính khách quan tối cao của dữ liệu nghiệm thu.

💡 Tích hợp đồng thời hai chế độ đo cao cấp SCI và SCE

Hệ thống quang học cao cấp của TS7036 cho phép đo đồng thời hoặc độc lập hai chế độ:

• SCI (Bao gồm thành phần phản xạ soi gương): Đo màu sắc thực tế nội tại của vật liệu, loại bỏ các tác động can thiệp từ độ bóng hoặc độ nhám bề mặt.
• SCE (Loại trừ thành phần phản xạ soi gương): Đo sắc thái màu sắc thực tế hiển thị trước mắt người nhìn, phục vụ tốt cho việc đánh giá ngoại quan sản phẩm theo đúng cảm quan thị giác.

💡 Hệ không gian màu phong phú và đánh giá Đạt/Không đạt siêu tốc

Chỉ với một thao tác bấm máy chưa đầy 1.5 giây, màn hình hiển thị đồ họa LCD sắc nét của TS7036 hiển thị ngay kết quả:

• Đầy đủ các hệ không gian màu quốc tế: CIE Lab, XYZ, Yxy, LCh, RGB…
• Các công thức tính sai lệch màu tiên tiến nhất: Delta Eab, Delta E00, Delta Ecmc, Delta E94.

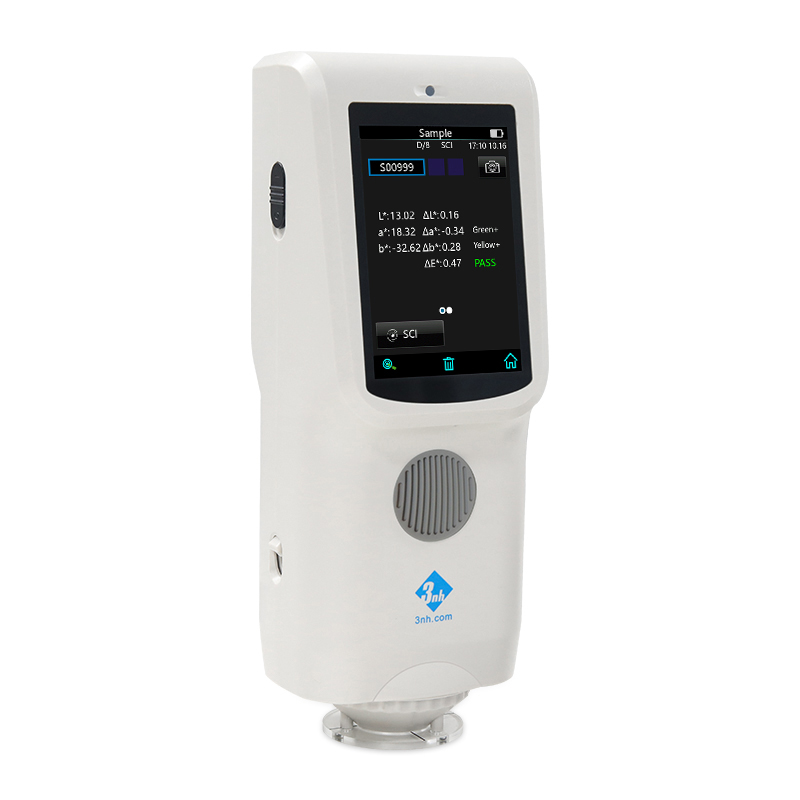

• Chế độ cảnh báo thông minh: Tự động so sánh mẫu đo với mẫu chuẩn và hiển thị ngay kết quả Pass (Đạt) hoặc Fail (Không đạt) dựa trên khoảng sai số cho phép, giúp công nhân đứng xưởng sàng lọc nhanh chi tiết lỗi trực tiếp ngay trên dây chuyền sản xuất.

💡 Kết nối không giới hạn và quản lý dữ liệu đám mây

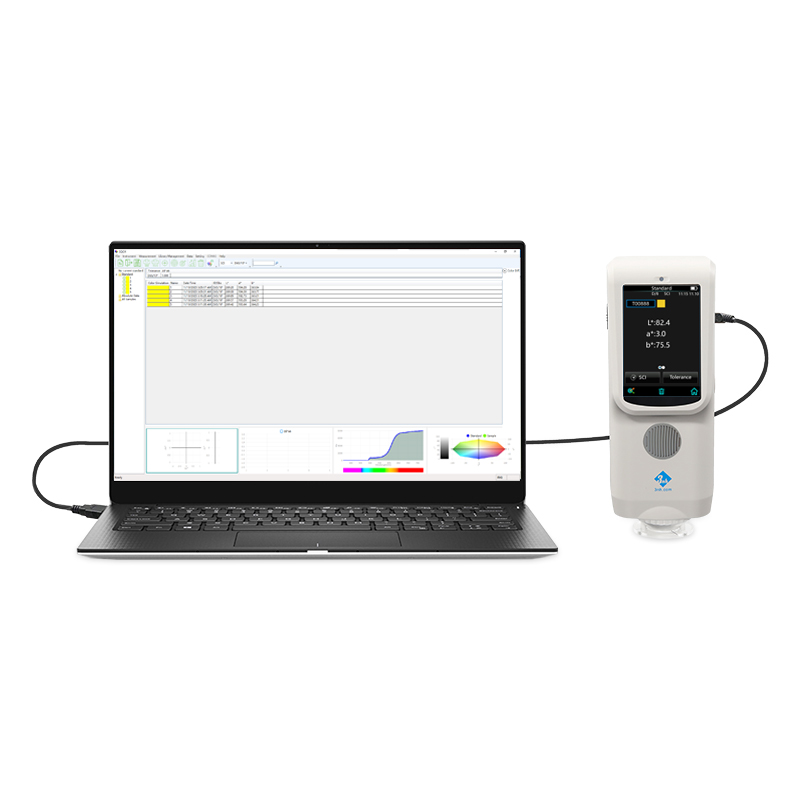

TS7036 hỗ trợ cả công nghệ không dây Bluetooth và cổng truyền dữ liệu USB-C tốc độ cao. Máy dễ dàng đồng bộ dữ liệu với phần mềm quản lý màu sắc chuyên sâu trên máy tính hoặc ứng dụng (App) trên điện thoại thông minh để quản lý thư viện thẻ màu quốc tế (Pantone, RAL), theo dõi biểu đồ xu hướng biến đổi sắc độ và tự động xuất file báo cáo kết quả kiểm định chất lượng (QC Report) định dạng PDF chuyên nghiệp gửi cho đối tác.

Ứng Dụng Thực Tế Của 3nh TS7036

Nhờ cấu hình hai khẩu độ đa năng và cảm biến kép siêu nhạy, máy đo màu quang phổ 3nh TS7036 được ứng dụng rộng rãi trong các lĩnh vực:

• Ngành Công nghiệp Nhựa: Đo kiểm màu sắc hạt nhựa đầu vào, phôi nhựa và độ đồng màu của các sản phẩm đúc nhựa lớn như vỏ tivi, tủ lạnh, linh kiện nhựa ô tô (sử dụng Phi 8mm cho thân vỏ và Phi 4mm cho các nút bấm, chi tiết nhỏ).
• Ngành In ấn & Sản xuất Bao bì: Đo kiểm màu mực in trên vỏ hộp giấy, bao bì màng mỏng dẻo, tem nhãn decal, đảm bảo chuẩn màu logo nhận diện thương hiệu của đối tác nước ngoài.
• Ngành Sơn & Xi mạ: Kiểm tra độ lệch màu của màng sơn phủ, sơn tĩnh điện trên các thanh nhôm định hình, cấu kiện cơ khí, đồ nội thất kim loại và gỗ kiến trúc.
• Ngành Dệt may & Da thuộc: Đánh giá chất lượng màu sấp vải nhuộm, các miếng da thuộc và phụ liệu ngành may (sử dụng khẩu độ Phi 4mm cho cúc áo, khóa kéo).

Thông Số Kỹ Thuật:

Kích thước thiết bị cầu đo sáng tích hợp: Φ40mm

Nguồn sáng: nguồn sáng LED toàn phổ kết hợp, nguồn sáng UV

Chế độ so màu quang phổ: Flat Grating

Cảm biến: Dãy quang diot silicon (2 dãy 32 nhóm)

Dải bước sóng: 400~700nm

Khoảng bước sóng: 10nm

Khoảng nửa băng thông: 10nm

Dải phản xạ đo: L:0~100; độ phản xạ: độ phản xạ có thể đo tại 3 bước sóng cụ thể (mặc định: 440nm, 550nm, 600nm)

Khẩu độ đo: khẩu độ kép: MAV:Φ8mm/Φ10mm; SAV:Φ4mm/Φ5mm

Khoảng màu: CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,βxy,DIN Lab9,DIN Lab99 Munsell(C/2)

Góc quan sát: 2°/10°

Nguồn sáng: D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30)

Độ chính xác hiển thị: 0.01

Thời gian đo: khoảng 1.5s (đo SCI & SCE khoảng 3.2s)

Kích thước: L*W*H=81X71X214mm

Khối lượng: khoảng 460g

Nguồn: pin Li-ion, 6000 phép đo trong 8 giờ

Tuổi thọ nguồn sáng: 5 năm, >3 triệu lần đo

Màn hình hiển thị: 3.5-inch TFT color LCD, màn hình cảm ứng điện dung

Cổng dữ liệu: USB, Bluetooth 5.0

Lưu trữ dữ liệu: 1000 Pcs (tiêu chuẩn), mẫu: 30000 Pcs

Ngôn ngữ: Tiếng Trung giản thể, tiếng Anh, tiếng Trung phồn thể

Môi trường hoạt động: 0~40℃, 0~85%RH (không ngưng tụ), Độ cao < 2000m

Môi trường bảo quản: -20~50℃, 0~85%RH (không ngưng tụ)

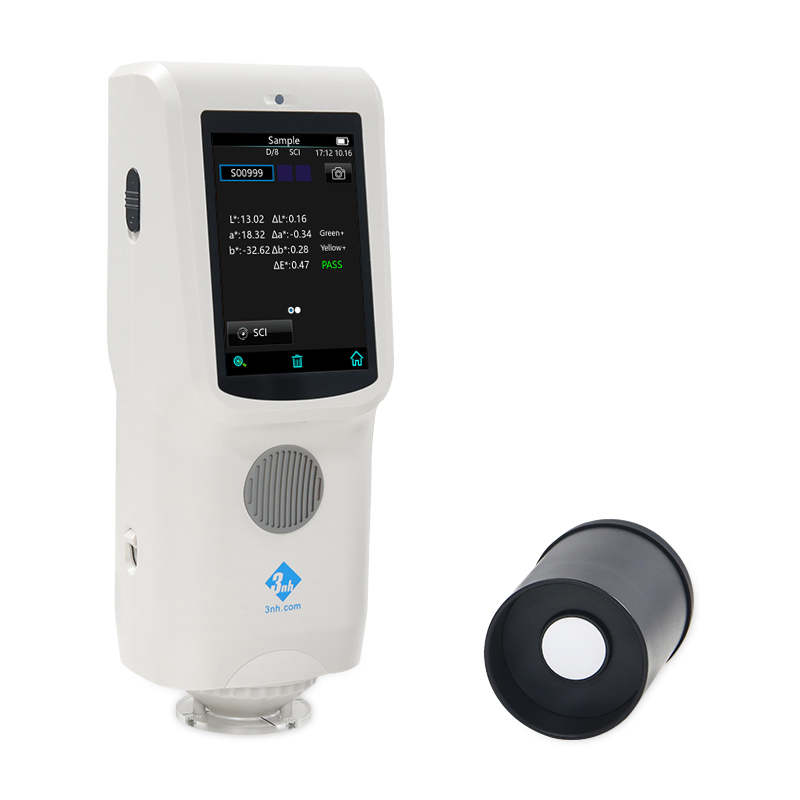

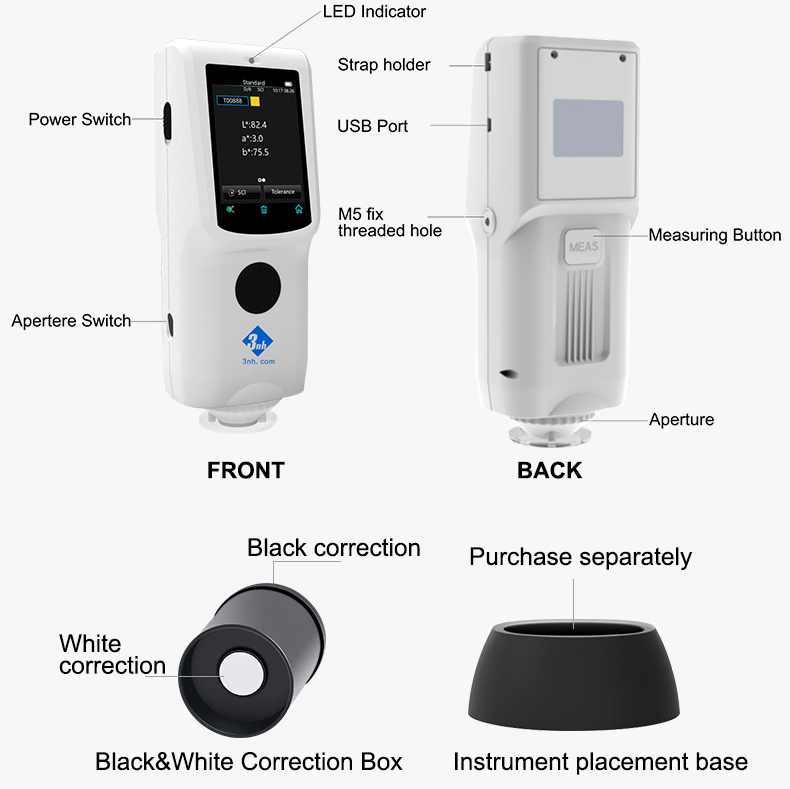

Phụ kiện bao gồm: Power Adapter, Cáp USB, hướng dẫn sử dụng, phần mềm PC, Khoang hiệu chuẩn màu trắng và đen, Nắp bảo vệ, Dây đeo tay, khẩu độ phẳng 8mm, khẩu độ đầu 8mm, khẩu độ phẳng 4mm, khẩu độ đầu nhọn 4mm

Phụ kiện mua thêm: Máy in Micro USB, Powder Test Box, Máy in Bluetooth Micro
