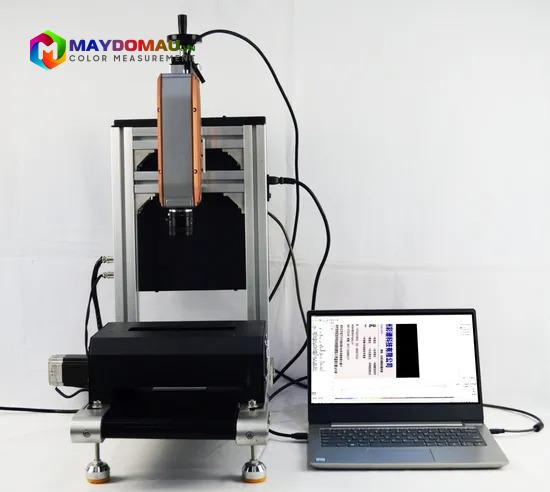

Camera Siêu Phổ Hồng Ngoại Sóng Ngắn CHN SPEC FS-19M (900~1700 nm, 2400 fps)

Camera Siêu Phổ Hồng Ngoại Sóng Ngắn CHN SPEC FS-19M (900~1700 nm, 2400 fps)

Camera ảnh siêu phổ CHN SPEC FS-19M (SWIR Hyperspectral Camera) là thiết bị thu nhận tín hiệu quang học tối tân hoạt động trong dải hồng ngoại sóng ngắn (900 nm – 1700 nm). Với tốc độ khung hình mạnh mẽ lên đến 2400 fps (khung hình/giây), FS-19M là lựa chọn lý tưởng cho các hệ thống thị giác máy tính (Machine Vision) và tự động hóa công nghiệp. Thiết bị này bỏ qua các đặc điểm màu sắc bên ngoài để “nhìn thấu” cấu trúc vật chất, bóc tách thành phần hóa học và phát hiện các tạp chất ẩn giấu ngay trên các băng chuyền đang chuyển động ở tốc độ cao.

Thông Số Kỹ Thuật:

Phương pháp chiếu sáng: Chiếu sáng thụ động (không bao gồm nguồn sáng)

Phương pháp phổ học: Cách tử truyền (grating)

Dải phổ: 900–1700 nm

Số dải phổ: 150

Độ phân giải phổ: < 9 nm

Độ rộng khe phổ: 25 μm

Hiệu suất truyền dẫn: > 60%

Ánh sáng lạc: < 0.5%

Số lượng điểm ảnh không gian: 640

Kích thước điểm ảnh: 15 μm

Tiêu cự ống kính: Tiêu chuẩn 8 mm (optional 6 mm, 12 mm, 25 mm, 35 mm)

Góc nhìn: 62° (ống kính 8 mm), 77° (ống kính 6 mm)

Tốc độ ghi hình: 2400 khung hình/giây

Đầu dò: InGaAs

Tỷ số tín hiệu trên nhiễu (SNR, đỉnh): 600:1

Đầu ra camera: Cameralink

Giao diện camera: C-Mount

Phụ kiện: Ống kính, cáp dữ liệu, bộ nguồn, thẻ thu thập dữ liệu

Hỗ trợ kỹ thuật: Cung cấp SDK hỗ trợ phát triển phần mềm thứ cấp

ROI: Một vùng

Tính Năng Nổi Bật

• Tốc độ thu nhận cao (2400 fps): Tốc độ quét 2400 khung hình mỗi giây giúp FS-19M dễ dàng bắt kịp nhịp độ của các băng chuyền phân loại công nghiệp tốc độ cao. Máy thu thập dữ liệu hình ảnh liên tục, mượt mà và không bị nhòe mờ, đáp ứng tiêu chuẩn khắt khe của các hệ thống tự động hóa thời gian thực (Real-time).
• Dải sóng hồng ngoại sóng ngắn (900 – 1700 nm): Tia SWIR có khả năng tương tác đặc biệt với cấu trúc phân tử của vật liệu, đặc biệt là các thành phần chứa nước, chất béo, protein và liên kết polyme. Điều này giúp camera dễ dàng nhận diện và định lượng cấu trúc hóa học nội tại mà mắt thường không thể quan sát.
• Giải pháp phân loại vật liệu khó (Nhựa đen): Hạn chế lớn nhất của camera quang học thông thường là không thể phân loại nhựa đen do màu đen hấp thụ ánh sáng khả kiến. Ngược lại, FS-19M sử dụng sóng hồng ngoại SWIR để trích xuất “dấu vân tay quang phổ” riêng biệt của từng loại nhựa đen (PET, PP, PE…), mang lại giải pháp đột phá cho ngành tái chế.
• Khả năng “nhìn xuyên thấu”: Dải SWIR có thể xuyên qua một số vật liệu đục hoặc bán trong suốt như tấm bán dẫn Silicon, vỏ bao bì bằng nhựa mỏng. Điều này biến thiết bị thành công cụ chụp ảnh X-quang quang học để kiểm tra các khiếm khuyết nội bộ.
• Xuất khối dữ liệu 3D (Hypercube): Máy ghi nhận khối dữ liệu siêu phổ đa chiều (X, Y, λ), cung cấp dữ liệu nền tảng hoàn hảo để tích hợp với các thuật toán Trí tuệ nhân tạo (AI), Học máy (Machine Learning) và Phân tích thành phần chính (PCA) phục vụ việc ra quyết định loại bỏ hàng lỗi lập tức.

Ứng Dụng Thực Tế

Với tốc độ 2400 fps và dải sóng SWIR, CHN SPEC FS-19M là mảnh ghép không thể thiếu trong các hệ thống phân loại công nghiệp và R&D:

Tái chế & Quản lý rác thải: Tự động hóa quá trình phân loại các loại polyme và nhựa khác nhau trên băng chuyền; đặc biệt hiệu quả trong việc nhận diện và tách nhựa đen phế liệu.

Kiểm soát chất lượng Nông sản & Thực phẩm:

• Đo lường độ ẩm và sự phân bố chất béo trong các sản phẩm thịt cá, hạt ngũ cốc.
• Phát hiện các dị vật nguy hiểm lẫn trong thực phẩm (như mảnh đá nhỏ, vỏ nhựa, gỗ, vụn thủy tinh) do chúng có biểu đồ quang phổ SWIR hoàn toàn khác biệt so với sinh khối hữu cơ.

Công nghiệp Bán dẫn & Thiết bị điện tử (Semiconductor): Nhìn xuyên qua các tấm Silicon wafer hoặc tấm pin mặt trời (Solar cells) để tìm kiếm vết nứt ngầm (micro-cracks), bọt khí hoặc các tạp chất bị kẹp giữa các lớp vật liệu.

Dược phẩm & Y sinh: Phân tích độ đồng đều của hoạt chất trong viên nén thông qua các lớp vỉ ép bằng nhựa; kiểm tra tính đồng nhất của hỗn hợp nguyên liệu thuốc ở quy mô công nghiệp.
