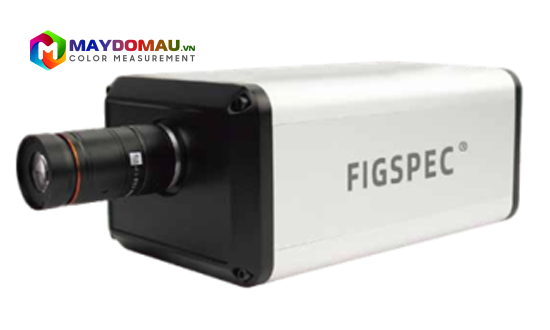

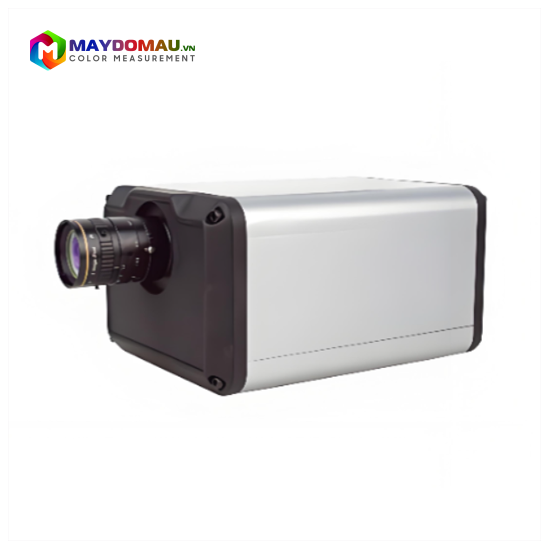

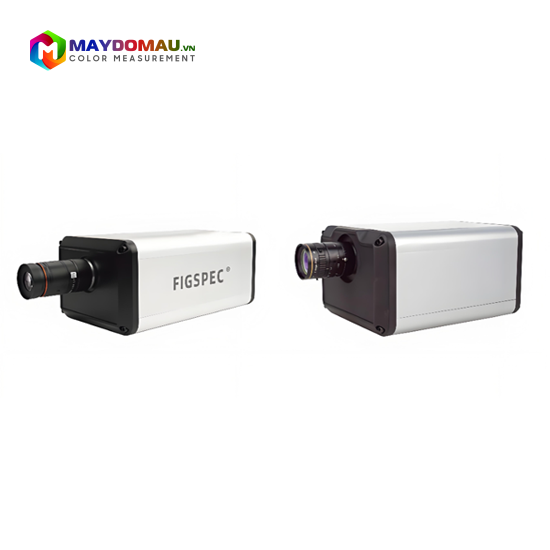

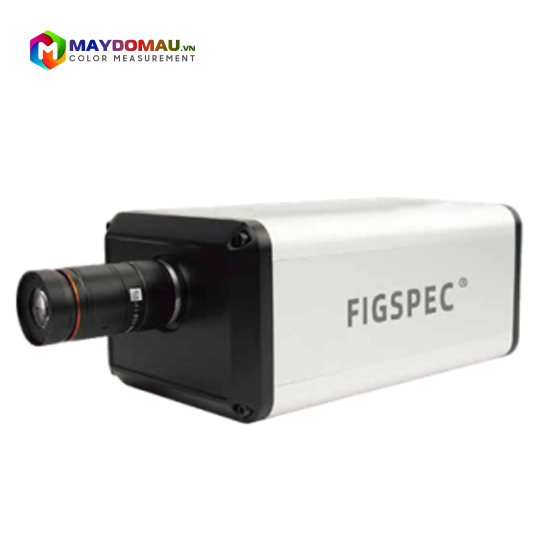

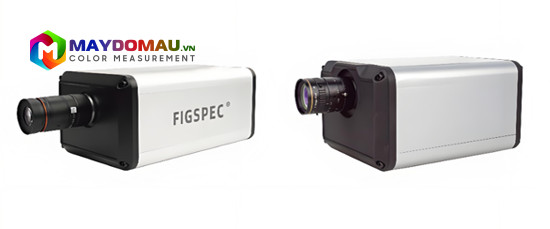

Camera Ảnh Siêu Phổ CHN SPEC FS-24 (400~1700nm, 1280×1280)

Camera Ảnh Siêu Phổ CHN SPEC FS-24 (400~1700nm, 1280×1280)

Camera ảnh siêu phổ CHN SPEC FS-24 (Hyperspectral Camera) là một cỗ máy phân tích quang học vượt trội, được thiết kế để tạo ra các “khối dữ liệu siêu phổ” (Hypercube). Bằng cách kết hợp dải bước sóng siêu rộng từ 400 nm đến 1700 nm (bao trùm cả ánh sáng khả kiến VNIR và hồng ngoại sóng ngắn SWIR) cùng cảm biến không gian độ phân giải cực cao 1280 × 1280 pixels, FS-24 cho phép “nhìn thấu” các đặc tính hóa học và vật lý của vật thể mà mắt người hay các camera đa phổ thông thường không thể nhận biết được.

Thông Số Kỹ Thuật:

Phương pháp phổ: grating

Độ phân giải hình ảnh: 1280×1280

Dải động: 12 bit

Tốc độ chụp ảnh: 100fps

Số lượng kênh phổ: 680

Dải phổ: 400–1700nm

Độ phân giải quang phổ (FWHM): 13nm

Chiều rộng khe: 25um

Hiệu suất truyền dẫn: 60%

Mức ánh sáng lạc: 0.5%

Kích thước điểm ảnh: 5um × 5um

Loại cảm biến: InGaAs

Kích thước bề mặt cảm biến: /

Tiêu cự tiêu chuẩn: 16mm

Khoảng cách làm việc tối thiểu: 100 mm ～ ∞

Góc trường nhìn: 22.6°

Thời gian phơi sáng tối thiểu: /

Thời gian phơi sáng tối đa: /

Tỷ lệ tín hiệu trên nhiễu (SNR): 600/1

Giao diện dữ liệu: USB3.0

Ngàm ống kính: C-Mount

Phụ kiện: Ống kính, cáp dữ liệu USB 3.0, adapter nguồn

Tính năng chụp: Có chức năng ROI, hỗ trợ nhiều vùng ROI

Tính năng hỗ trợ hình ảnh: Camera hỗ trợ căn khung theo dõi khu vực chụp

Chế độ cấp nguồn: Pin tích hợp

Tính Năng Nổi Bật

• Dải quang phổ siêu rộng (400 – 1700 nm): Sự kết hợp hoàn hảo giữa dải khả kiến (Visible) và dải hồng ngoại (NIR/SWIR) giúp FS-24 phân tích được mọi thứ. Dải 400-700nm thu nhận màu sắc bề mặt, trong khi dải 700-1700nm thâm nhập sâu để phân tích thành phần phân tử (như độ ẩm, hàm lượng đường, chất béo, hoặc cấu trúc polyme).
• Độ phân giải không gian cực cao (1280 × 1280): Kích thước điểm ảnh lớn mang lại hình ảnh vô cùng sắc nét. Mỗi pixel trong bức ảnh 1280 × 1280 này không chỉ chứa thông tin về màu sắc mà còn mang một biểu đồ quang phổ liên tục, giúp định vị chính xác từng lỗi nhỏ nhất trên bề mặt hoặc sự phân bố vi mô của hóa chất.
• Khối dữ liệu 3D toàn diện (Data Cube): Thiết bị ghi nhận dữ liệu theo cả 2 chiều không gian (X, Y) và 1 chiều quang phổ (λ). Kết quả đầu ra là một khối dữ liệu khổng lồ, cho phép trích xuất phổ của bất kỳ điểm nào trên hình ảnh để phân tích định tính và định lượng chuyên sâu.
• Tốc độ thu nhận và xử lý mạnh mẽ: FS-24 được tối ưu hóa để hoạt động ổn định trên các hệ thống băng chuyền công nghiệp tốc độ cao (Machine Vision) hoặc tích hợp vào hệ thống quét R&D trong phòng thí nghiệm.
• Phần mềm phân tích chuyên dụng: Đi kèm với thiết bị là hệ thống phần mềm mạnh mẽ, hỗ trợ phân tích thành phần chính (PCA), phân loại máy học (Machine Learning) và lập bản đồ phân bố thành phần hóa học theo thời gian thực.

Ứng Dụng Thực Tế

Với dải sóng bao trùm hồng ngoại và độ phân giải xuất sắc, CHN SPEC FS-24 là công cụ lõi trong các hệ thống phân tích không phá hủy (NDT):

• Công nghiệp thực phẩm & Nông sản: Phân loại trái cây theo độ ngọt (hàm lượng Brix), độ ẩm, độ chín; phát hiện các vết bầm dập ẩn dưới lớp vỏ hoặc nấm mốc không thể nhìn thấy bằng mắt thường.
• Tái chế & Phân loại vật liệu: Phân biệt chính xác các loại nhựa có màu sắc giống hệt nhau (như PET, PE, PP, PVC) dựa trên “dấu vân tay quang phổ” vùng hồng ngoại, phục vụ dây chuyền tái chế rác thải thông minh.
• Dược phẩm & Y sinh: Kiểm tra sự phân bố đồng đều của hoạt chất trong viên nén, phát hiện thuốc giả, hoặc phân tích các mẫu mô sinh học mà không cần dùng thuốc nhuộm.
• Nghiên cứu địa chất & Môi trường: Phân tích độ ẩm của đất, lập bản đồ khoáng sản, kiểm tra mức độ ô nhiễm vi nhựa hoặc hóa chất trong môi trường nước/đất.
