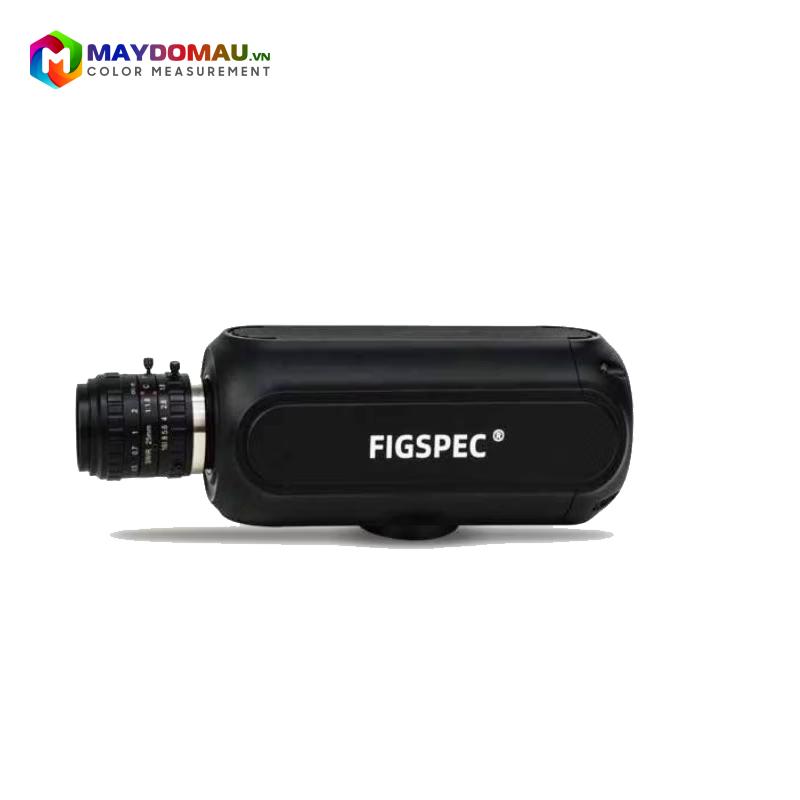

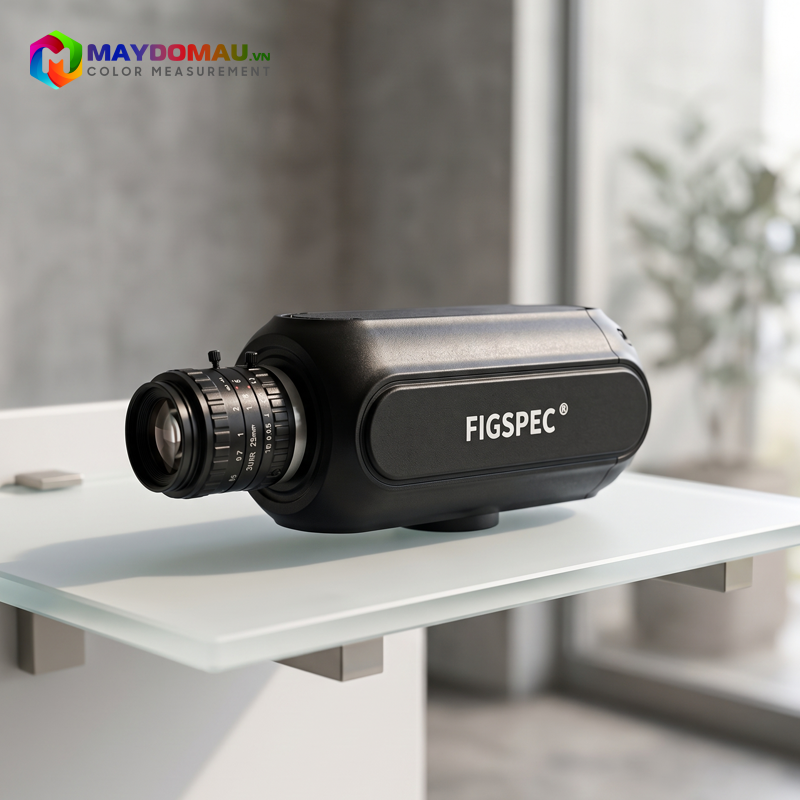

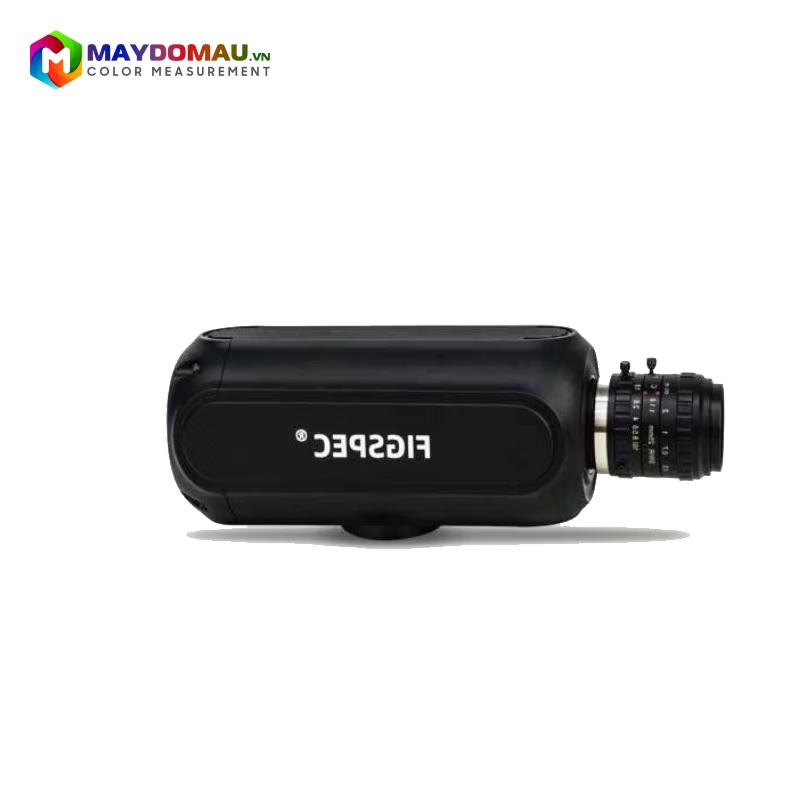

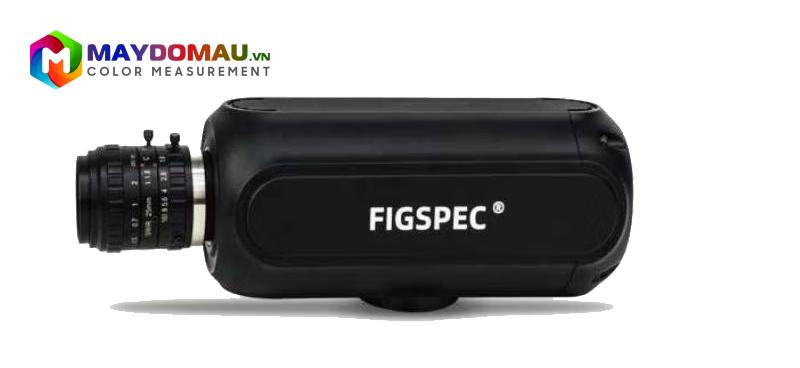

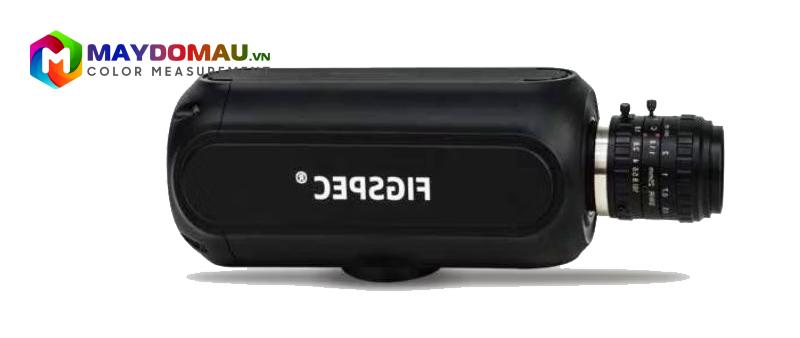

Camera Đa Phổ CHN SPEC FS-17 (900~1700 nm)

Camera Đa Phổ CHN SPEC FS-17 (900~1700 nm)

Camera đa phổ CHN SPEC FS-17 (SWIR Multispectral/Hyperspectral Camera) là công cụ phân tích quang học hoạt động hoàn toàn trong dải hồng ngoại sóng ngắn từ 900 nm đến 1700 nm. Bỏ qua các yếu tố về màu sắc bề mặt mà mắt thường nhìn thấy, FS-17 đi sâu vào việc nhận diện “dấu vân tay quang phổ” của vật chất. Thiết bị này là giải pháp hoàn hảo để đánh giá độ ẩm, phân tích thành phần hữu cơ và phát hiện các khiếm khuyết ẩn bên trong vật liệu, phục vụ hiệu quả cho cả công tác nghiên cứu (R&D) lẫn kiểm soát chất lượng (QC) tự động.

Tính Năng Nổi Bật

• Dải sóng hồng ngoại sóng ngắn (900 – 1700 nm): Đặc tính cốt lõi của tia SWIR là khả năng tương tác mạnh mẽ với các liên kết phân tử, đặc biệt là nước, chất béo, protein và các cấu trúc polyme. Điều này cho phép FS-17 bóc tách và định lượng chính xác thành phần hóa học của mẫu vật chỉ qua một lần quét hình ảnh.
• Giải pháp “nhìn xuyên thấu” không phá hủy (NDT): Trong dải sóng 900 – 1700 nm, nhiều vật liệu vốn mờ đục dưới ánh sáng khả kiến (như tấm bán dẫn silicon, màng nhựa mỏng, vỏ bao bì) lại trở nên trong suốt. Nhờ đó, camera có thể dễ dàng kiểm tra các bọt khí, vết nứt ngầm hoặc dị vật bị lẫn bên trong sản phẩm.
• Khắc tinh của nhựa đen trong tái chế: Việc phân loại nhựa đen luôn là bài toán khó của các camera quang học thông thường do chúng hấp thụ toàn bộ ánh sáng khả kiến. FS-17 sử dụng tia hồng ngoại để nhận diện sự khác biệt quang phổ của từng loại nhựa đen (PET, PP, PE, PVC…), giúp tự động hóa quá trình phân loại phế liệu với độ chính xác cao.
• Khối dữ liệu không gian và quang phổ (Data Cube): Máy thu nhận đồng thời dữ liệu hình ảnh (không gian X, Y) và dữ liệu quang phổ, cho phép người dùng trích xuất thông tin hóa học tại bất kỳ điểm ảnh (pixel) nào trên mẫu vật để lập bản đồ phân bố thành phần trực quan.
• Thiết kế công nghiệp tinh gọn: Với kích thước nhỏ gọn và khả năng vận hành bền bỉ, FS-17 dễ dàng tích hợp vào các hệ thống thị giác máy tính (Machine Vision), băng chuyền phân loại tự động hoặc lắp đặt trên các giá đỡ quét mẫu trong phòng thí nghiệm.

Thông Số Kỹ Thuật:

Phương pháp phổ học: grating

Dải phổ: 900–1700 nm

Số kênh phổ: 1024

Độ phân giải phổ (FWHM): 6 nm

Độ rộng khe phổ : 25 μm

Hiệu suất truyền dẫn: >60%

Ánh sáng lạc : <0.5%

Số pixel không gian: 1280

Kích thước điểm ảnh: 5 μm

Tốc độ ghi hình:

8bit / 1024 băng tần: 132 khung hình/giây

12bit / 1024 băng tần: 70 khung hình/giây

8bit / 512 băng tần: 253 khung hình/giây

Lên đến 1800 khung hình/giây khi sử dụng ROI

Đầu dò: InGaAs

Tỷ số tín hiệu trên nhiễu (SNR, đỉnh): 600:1

Đầu ra camera: khởi động

Giao diện camera: C-Mount

Phụ kiện đi kèm: Ống kính, cáp USB, bộ cấp nguồn

ROI : Hỗ trợ đa vùng

Kích thước (Dài × Rộng × Cao): 16.6 cm × 7.5 cm × 7.4 cm

Khối lượng: 700 g

Công suất tiêu thụ: 5 W

Ứng Dụng Thực Tế

Hoạt động mạnh mẽ trong dải SWIR, CHN SPEC FS-17 là trợ thủ đắc lực trong nhiều lĩnh vực công nghiệp và nghiên cứu:

Công nghiệp Thực phẩm & Nông sản:

• Đo lường sự phân bố hàm lượng nước, chất béo và protein trong thịt, cá, hạt ngũ cốc.
• Phát hiện các dị vật nguy hiểm (đá, gỗ, mảnh nhựa, thủy tinh) lẫn lộn trong nông sản nhờ sự khác biệt rõ rệt về phổ SWIR so với thực phẩm hữu cơ.
• Đánh giá độ tươi và các vết thâm dập ẩn sâu dưới vỏ trái cây.

Tái chế & Quản lý rác thải: Nhận diện và phân loại chính xác các loại polyme khác nhau trên băng chuyền, đặc biệt là giải pháp tối ưu chi phí để xử lý rác thải nhựa đen.

Công nghiệp Bán dẫn (Semiconductor): Kiểm tra xuyên thấu các tấm Wafer Silicon hoặc tế bào quang điện (Solar cells) để phát hiện các vi nứt (micro-cracks) và tạp chất bên trong.

Dược phẩm & Y sinh: Phân tích độ đồng đều của hoạt chất trong viên thuốc, kiểm tra tính nguyên vẹn của sản phẩm qua các lớp vỏ bao bì ép nhựa/giấy mỏng.
