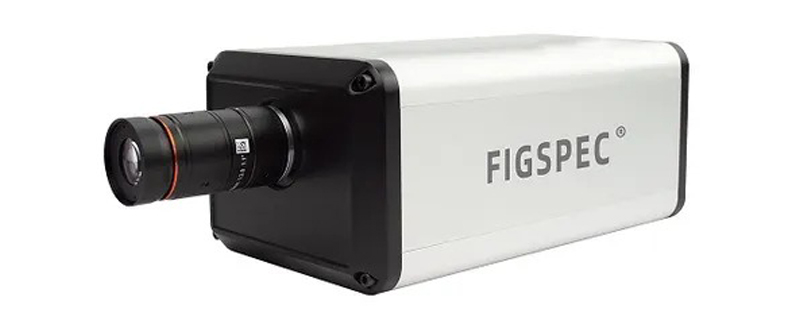

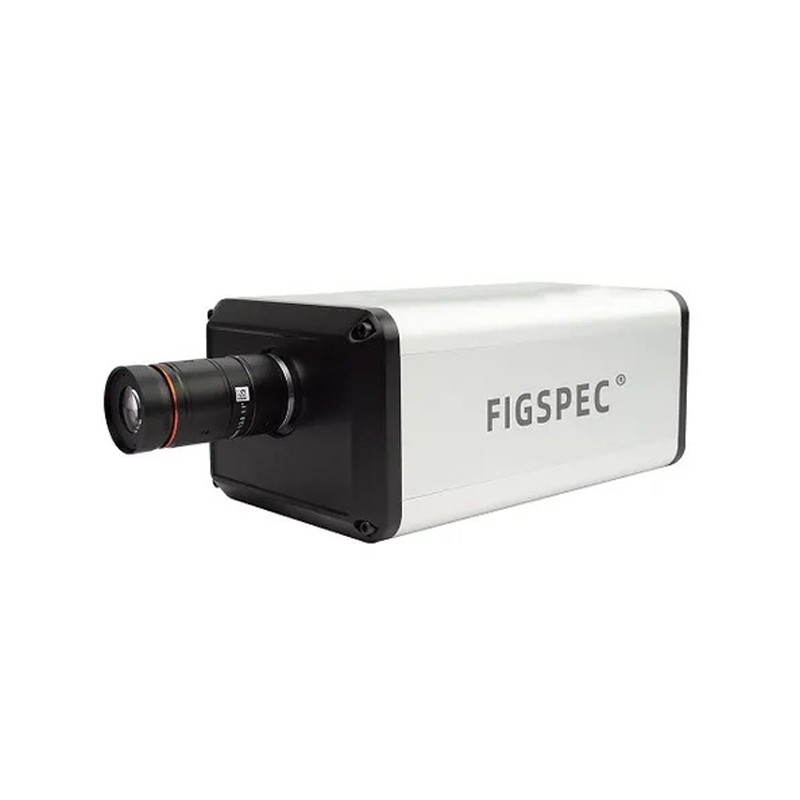

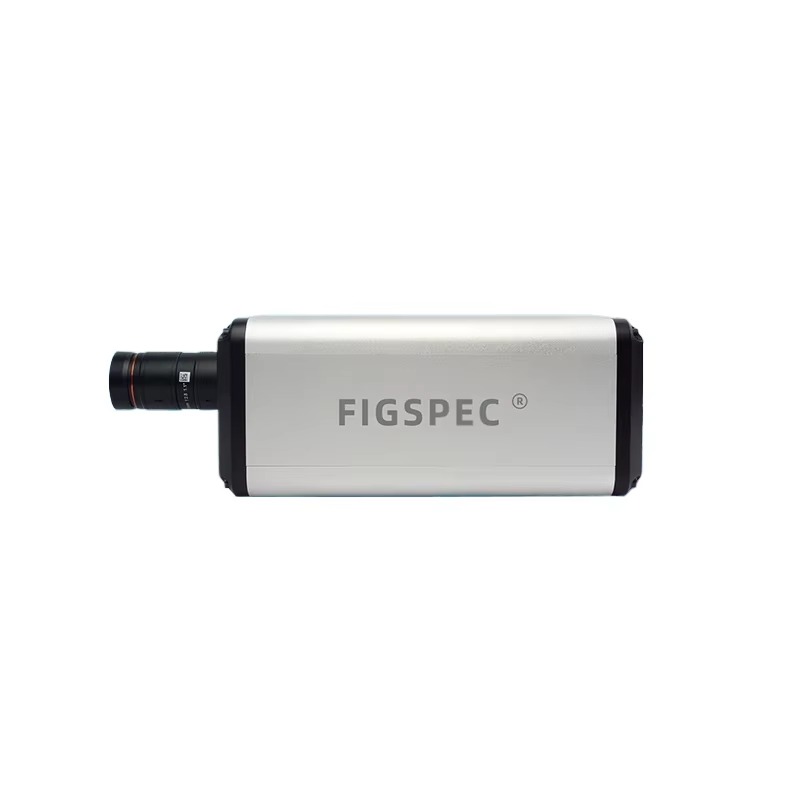

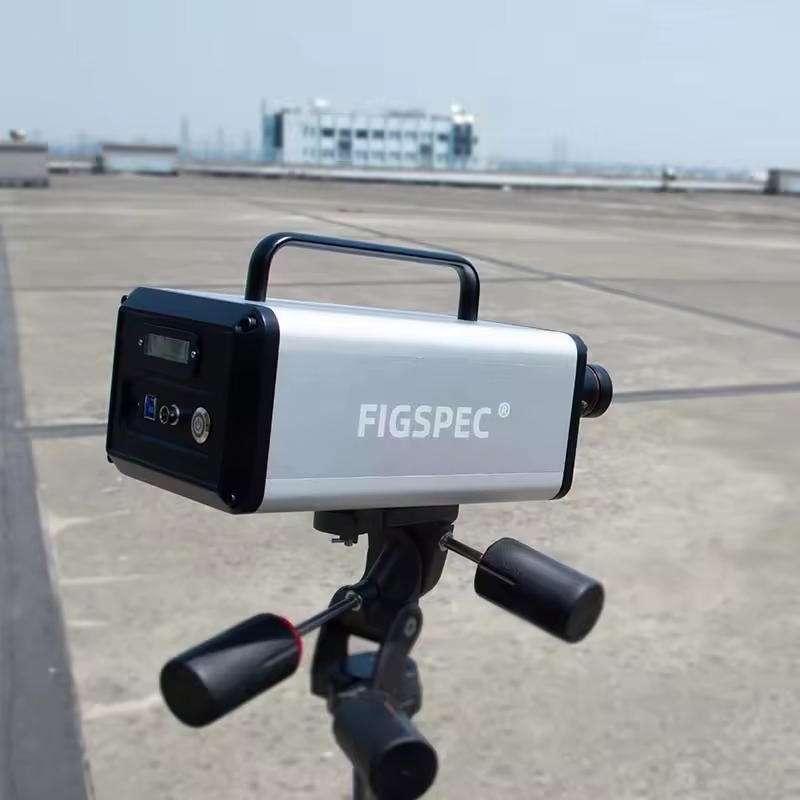

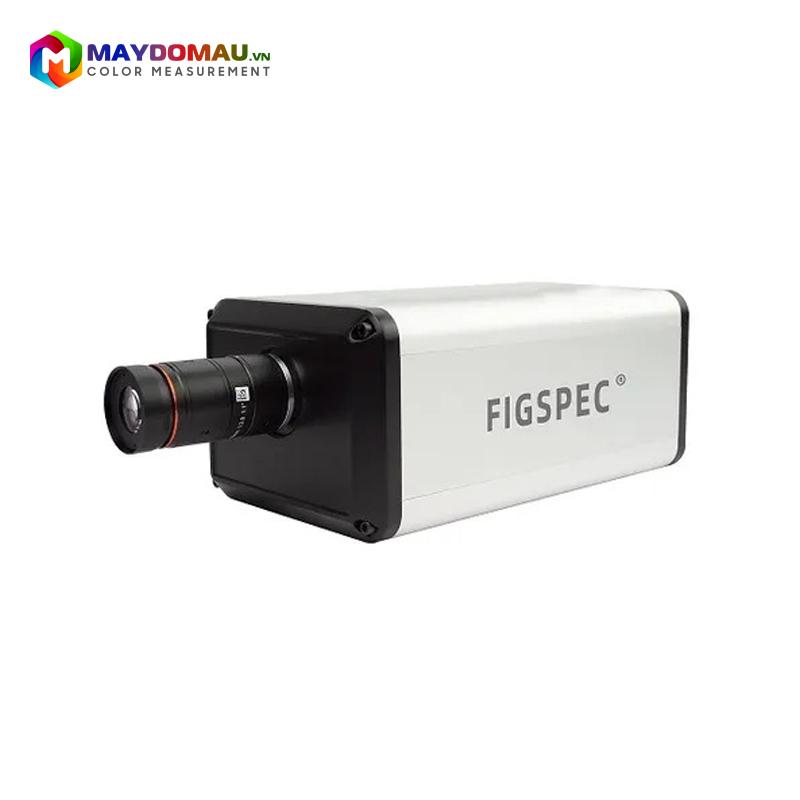

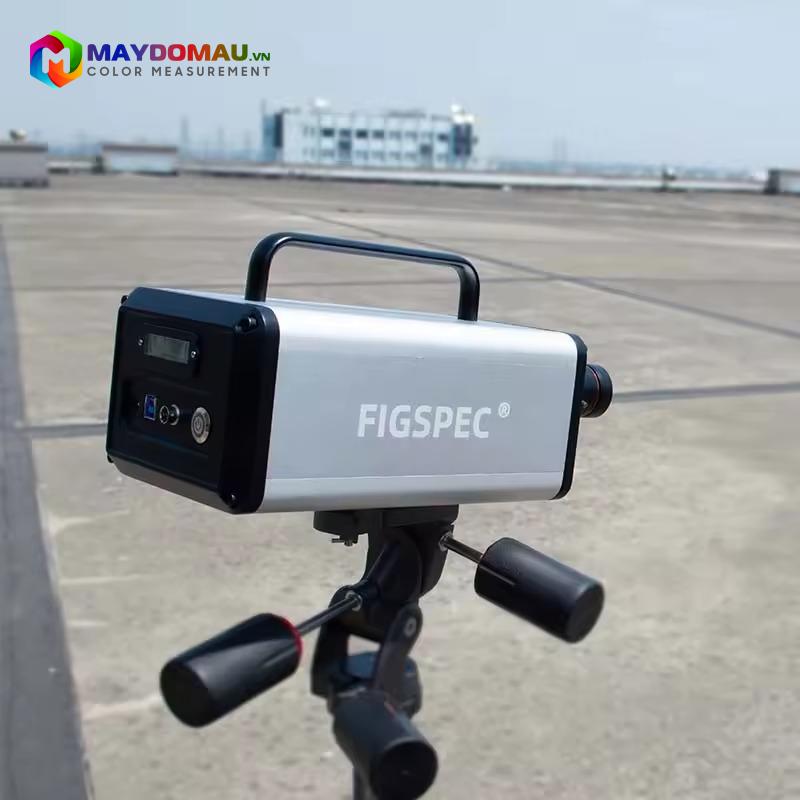

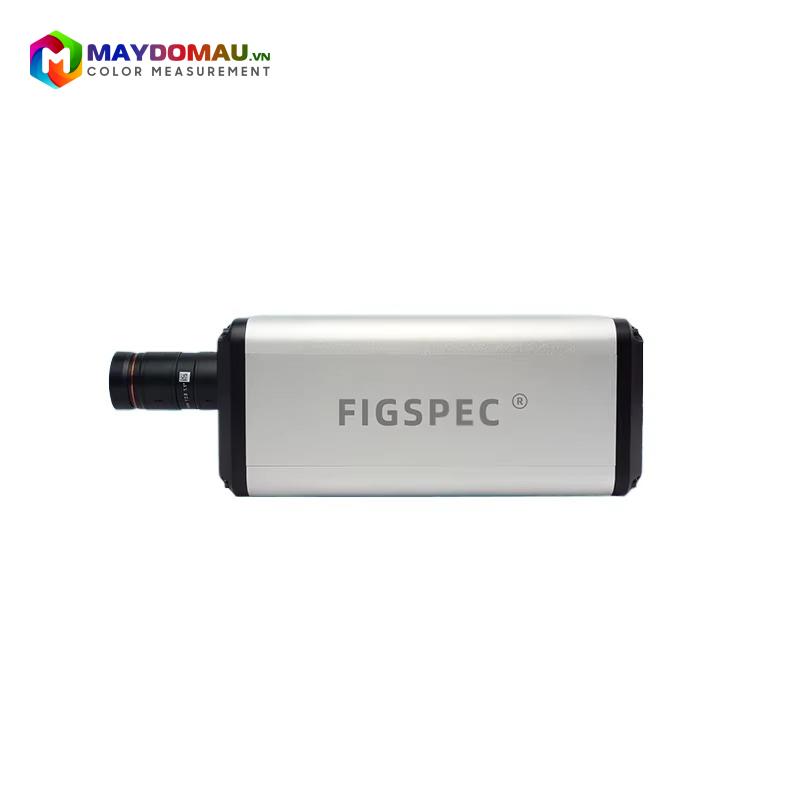

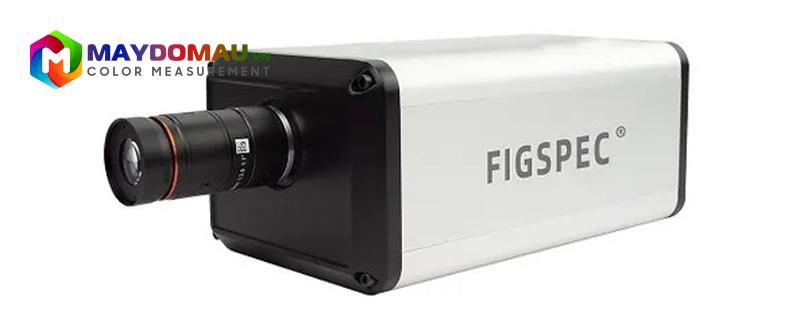

Camera ảnh siêu phổ CHN SPEC FS-20 (400~700nm, 480×480)

Camera ảnh siêu phổ CHN SPEC FS-20 (400~700nm, 480×480)

Camera ảnh siêu phổ CHN SPEC FS-20 (Dải bước sóng 400~700nm, Độ phân giải 480×480 pixels) là thiết bị ghi hình siêu phổ (Hyperspectral Imager) cao cấp hoạt động trong vùng ánh sáng nhìn thấy (VIS). Sở hữu công nghệ chụp ảnh phổ tiên tiến, thiết bị cho phép thu thập đồng thời thông tin không gian hai chiều và dữ liệu quang phổ độ phân giải cao trên từng điểm ảnh.

Với thiết kế nhỏ gọn, độ phân giải ảnh vuông tiêu chuẩn 480×480 pixels, CHN SPEC FS-20 là giải pháp phân tích không phá hủy lý tưởng cho các phòng thí nghiệm, hệ thống thị giác máy thông minh (Machine Vision), kiểm tra chất lượng in ấn, y sinh và phân tích hình thái học màu sắc chuyên sâu.

Các Tính Năng Vượt Trội Của CHN SPEC FS-20

1. Phân tích quang phổ chuyên sâu trong dải bước sóng VIS (400 ~ 700nm)

CHN SPEC FS-20 hoạt động mạnh mẽ trong dải bước sóng từ 400nm đến 700nm, bao phủ toàn bộ vùng ánh sáng nhìn thấy từ phổ tím đến phổ đỏ. Thiết bị vượt trội hơn hẳn các camera RGB thông thường (vốn chỉ phân tách 3 kênh màu Đỏ – Xanh lá – Xanh dương) bằng việc bóc tách thảm ánh sáng thành hàng chục kênh phổ liên tục. Điều này giúp camera ghi lại chính xác “dấu vân tay màu sắc” và độ phản xạ phổ của vật chất, loại bỏ hoàn toàn sai số do hiện tượng đồng phân màu (metamerism).

2. Độ phân giải không gian 480×480 Pixels chuẩn mực

Sở hữu độ phân giải 480×480 pixels, camera cung cấp sự cân bằng hoàn hảo giữa dung lượng dữ liệu và độ chi tiết hình ảnh. Từng pixel trên ảnh đều chứa một phổ hoàn chỉnh, giúp người dùng dễ dàng định lượng, khoanh vùng, so sánh và nhận diện các sai biệt cực nhỏ về đặc tính vật chất hoặc màu sắc trên bề mặt mẫu vật.

3. Thiết kế tối ưu cho nghiên cứu lab và tích hợp công nghiệp

• Cảm biến độ nhạy cao: Trang bị cảm biến hình ảnh thế hệ mới với hiệu suất lượng tử tối ưu trong vùng ánh sáng nhìn thấy, đảm bảo độ bão hòa màu và chất lượng tín hiệu sắc nét.
• Vận hành ổn định & Độ nhiễu thấp: Hệ thống phần cứng được tối ưu hóa để giảm thiểu nhiễu dòng tối (dark current), mang lại độ lặp lại và tính chính xác cực cao cho các phép đo phổ.
• Tương thích hệ thống linh hoạt: Trọng lượng nhẹ và kích thước nhỏ gọn giúp FS-20 dễ dàng lắp đặt trên các giá đỡ kính hiển vi trong phòng thí nghiệm, hoặc tích hợp trực tiếp vào băng chuyền của dây chuyền sản xuất tự động.

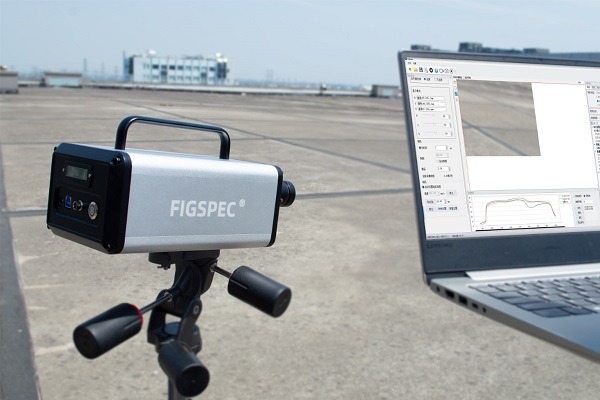

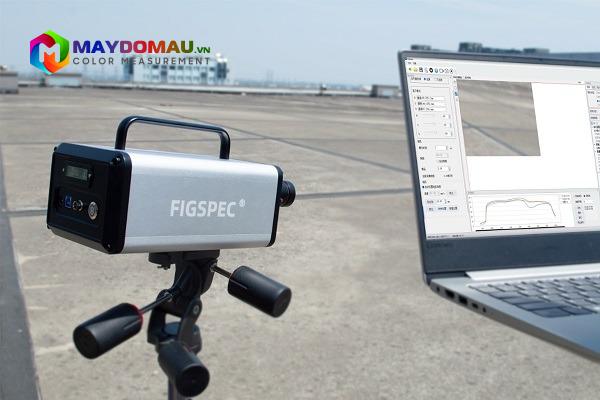

4. Phần mềm xử lý chuyên sâu FIGSPEC Studio

Đi kèm với thiết bị là phần mềm phân tích độc quyền với giao diện trực quan:

• Hỗ trợ thu thập dữ liệu ảnh siêu phổ (Hypercube) và thực hiện các bước hiệu chỉnh bức xạ, hiệu chỉnh nền đen tự động nhanh chóng.
• Tích hợp các thuật toán phân tích ma trận dữ liệu phổ (như PCA, SAM, phân cụm,…), giúp người dùng dễ dàng phân loại vật chất và xây dựng mô hình cảnh báo trực quan bằng màu sắc.
• Dữ liệu xuất ra định dạng tiêu chuẩn, dễ dàng kết nối và xử lý trên các nền tảng bên thứ ba như ENVI hay MATLAB.

Thông Số Kỹ Thuật:

Phương pháp quang phổ: grating

Độ phân giải ảnh: 480×480

Dải động: 12 bit

Tốc độ ghi hình: ≤15 giây

Số kênh phổ: 150

Vùng phổ: 400–700nm

Độ phân giải phổ (FWHM): 2.5nm

Chiều rộng khe: 25μm

Hiệu suất truyền: 60%

Mức ánh sáng lạc: 0.5%

Kích thước điểm ảnh: 5.86μm × 5.86μm

Loại cảm biến: CMOS

Kích thước bề mặt cảm biến: 11.3*7.1mm

Tiêu cự ống kính tiêu chuẩn: 25mm

Khoảng cách làm việc tối thiểu: ≥100mm~ ∞

Góc nhìn: 25°

Thời gian phơi sáng tối thiểu: 34μs

Thời gian phơi sáng tối đa: 10 giây

Tỷ số tín hiệu trên nhiễu (SNR): 600/1

Giao diện dữ liệu: USB 3.0

Giao diện ống kính camera: C-Mount

Phụ kiện: USB 3.0

Tính năng ghi hình: Có chức năng ROI, hỗ trợ vùng ROI đơn

Tính năng ghi hình phụ: Có camera căn khung phụ để theo dõi vùng chụp

Chế độ cấp nguồn: Pin tích hợp

Kích thước máy chủ: 25.5×13.8×10.7 cm

Khối lượng: < 2.8KG

Công suất tiêu thụ: 50W

Ứng Dụng Thực Tế:

Nhờ năng lực phân tách phổ ánh sáng nhìn thấy vượt trội kết hợp dữ liệu hình ảnh, CHN SPEC FS-20 giải quyết triệt để các bài toán:

• Kiểm tra và Quản lý màu sắc in ấn: Giám sát độ đồng đều màu sắc của các sản phẩm in ấn cao cấp, bao bì nhãn mác, dệt nhuộm và màn hình điện tử với độ chính xác tuyệt đối mà máy đo màu điểm thông thường không làm được trên diện rộng.
• Nông nghiệp & Thực phẩm (Vùng VIS): Đánh giá độ tươi ngon của thịt, cá, rau củ; phát hiện sớm các vết bầm dập hoặc nấm mốc trên bề mặt trái cây; phân loại nông sản theo độ chín dựa trên sự thay đổi của sắc tố (chlorophyll, carotenoid).
• Y sinh & Phân tích mẫu phẩm: Hỗ trợ chụp ảnh tế bào, phân tích các chỉ số sinh hóa trên da, kiểm tra sự phân bố của các chất chỉ thị màu trong các nghiên cứu y học và dược phẩm.
• Giáo dục & Nghiên cứu khoa học: Là công cụ trực quan tuyệt vời cho các viện nghiên cứu, trường đại học trong việc giảng dạy và thực hành về công nghệ viễn thám gần, quang học và xử lý ảnh siêu phổ.
• Thẩm định Nghệ thuật & Cổ vật: Phân tích các sắc tố màu trên các bức tranh cổ, hỗ trợ công tác phục chế di sản và phát hiện các chi tiết ngụy tạo ẩn bên dưới lớp màu vẽ mà không gây tổn hại đến hiện vật gốc.

Camera ảnh siêu phổ CHN SPEC FS-20 là giải pháp công nghệ chuẩn xác, giúp số hóa màu sắc và vật chất lên một tầm cao mới. Thiết bị là sự lựa chọn đầu tư hiệu quả, mang lại độ tin cậy vượt trội cho các phòng nghiên cứu R&D và các nhà máy hướng tới quy trình kiểm định chất lượng thông minh.
