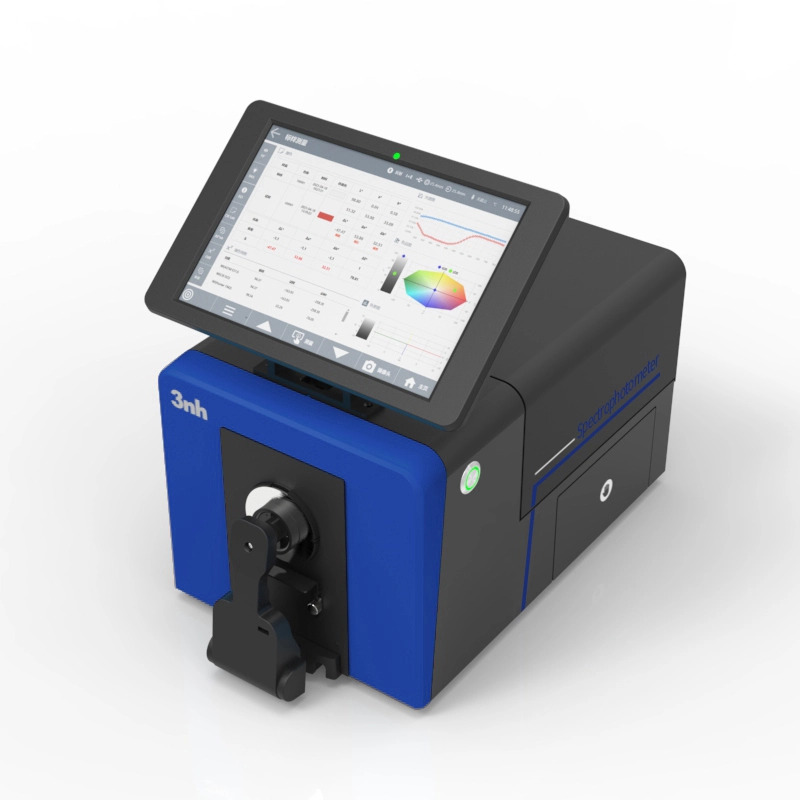

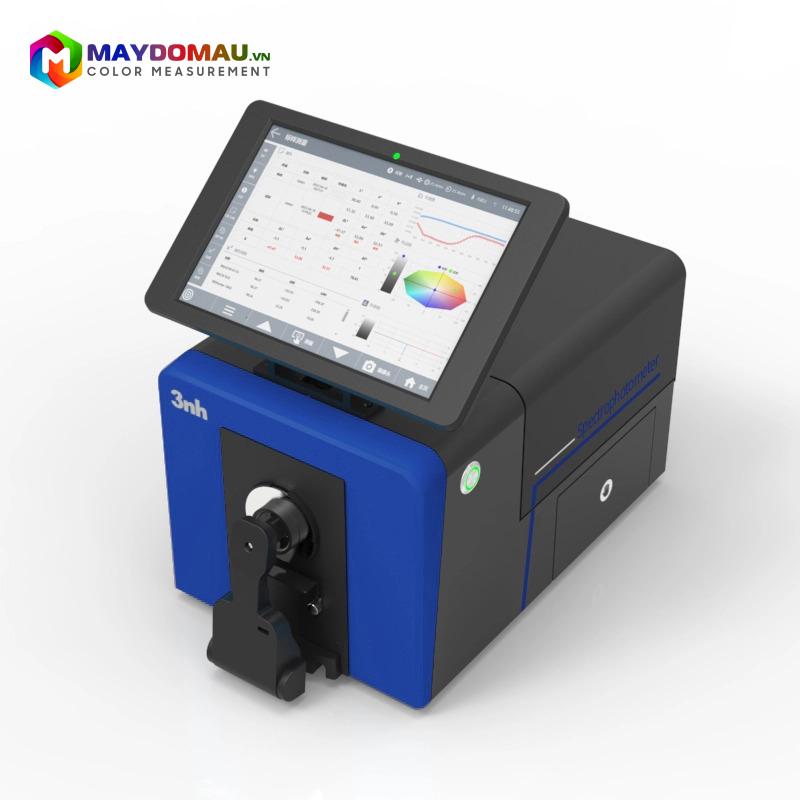

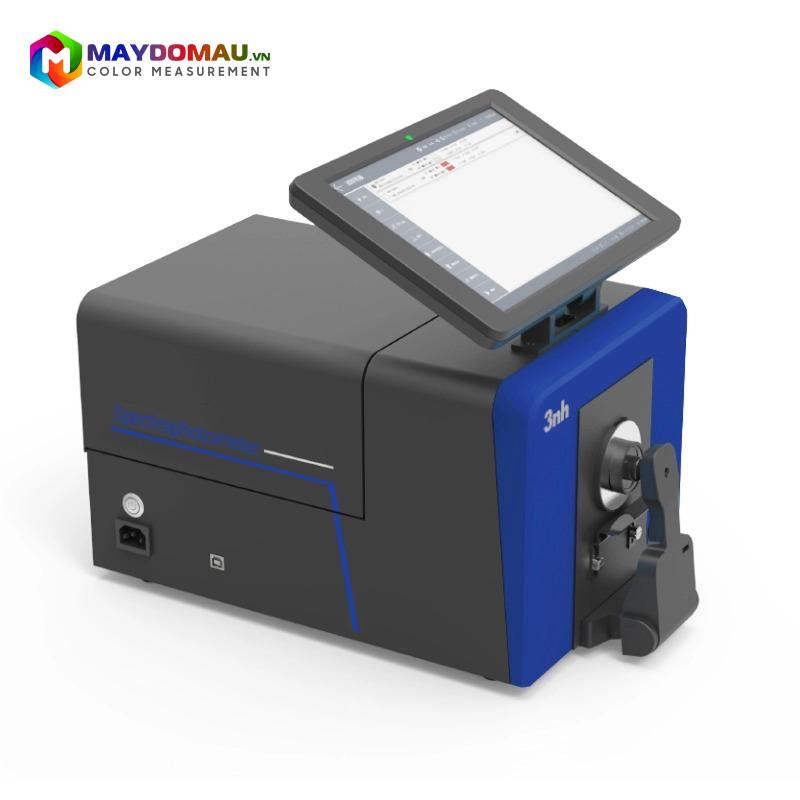

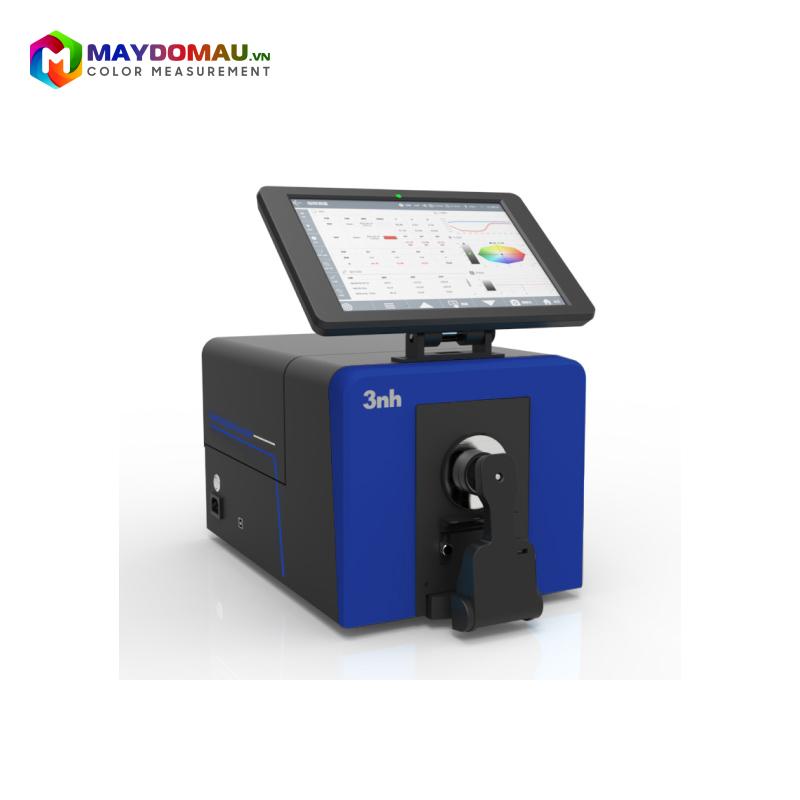

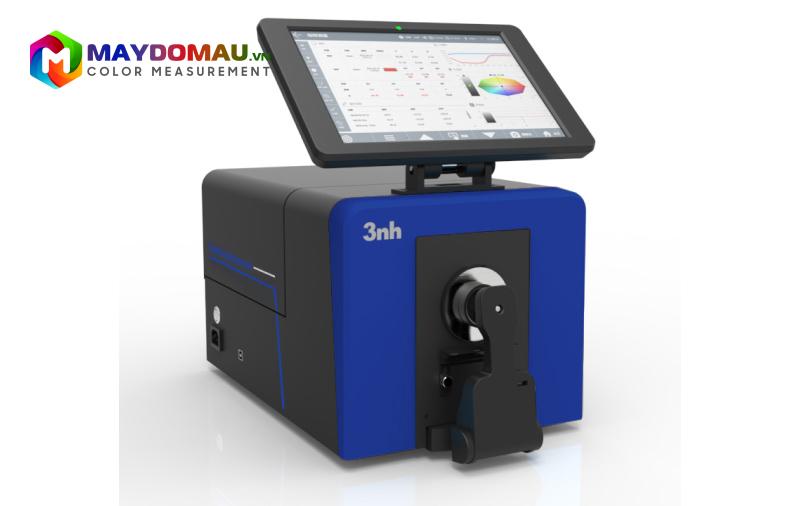

Máy đo quang phổ để bàn 3nh TS8560 (360nm–780nm)

Máy đo quang phổ để bàn 3nh TS8560 (360nm–780nm)

Trong các ngành công nghiệp công nghệ cao như sản xuất hạt nhựa cao cấp, màng phủ quang học, kính mắt chuyên dụng, dệt nhuộm xuất khẩu và dược phẩm, việc kiểm soát màu sắc không chỉ dừng lại ở mức “nhìn bằng mắt” hay đo đạc thông thường. Các nhà sản xuất cần một thiết bị có khả năng bóc tách năng lượng ánh sáng ở cấp độ hạt photon với độ chính xác tuyệt đối. Máy đo quang phổ để bàn 3nh TS8560 chính là dòng thiết bị đẳng cấp cao – thiết lập nên những chuẩn mực tối cao về quản lý và định lượng màu sắc công nghiệp hiện nay.

Tổng Quan Về Máy Đo Quang Phổ Để Bàn 3nh TS8560

3nh TS8560 là dòng máy đo màu quang phổ để bàn cao cấp nhất của thương hiệu 3nh. Thiết bị ứng dụng cấu trúc hình học d/8 tiêu chuẩn quốc tế (chiếu sáng khuếch tán, góc nhìn 8 độ), kết hợp với hệ thống cảm biến quang phổ ma trận CMOS dải kép có độ phân giải siêu cao.

Điểm vượt trội giúp TS8560 khẳng định vị thế dẫn đầu chính là mở rộng dải bước sóng cảm biến cực sâu, từ 360nm đến 780nm. Sự cải tiến này cho phép máy bóc tách toàn vẹn dữ liệu màu sắc, kể cả các thành phần huỳnh quang hay các biến đổi phổ nhỏ nhất mà các dòng máy cầm tay thông thường hoàn toàn bất lực.

Các Tính Năng Vượt Trội Của 3nh TS8560

💡 Dải bước sóng mở rộng từ 360nm đến 780nm và độ phân giải phổ siêu mịn

Với việc mở rộng dải quét phổ từ vùng tử ngoại ngắn (360nm) đến vùng hồng ngoại gần (780nm), TS8560 có khả năng kiểm soát hoàn hảo các mẫu có chứa chất tăng trắng huỳnh quang (OBA) – một yếu tố cực kỳ quan trọng trong ngành sản xuất giấy, dệt may và nhựa cao cấp. Máy phản ánh chính xác 100% bản chất màu sắc của vật liệu dưới mọi góc độ quang học.

💡 Độ chính xác tuyệt đối và độ lặp lại xuất sắc chuẩn Master

Là dòng máy để bàn chuẩn Master Standard, TS8560 có độ lệch chuẩn độ lặp lại và sai số giữa các thiết bị ở mức cực kỳ thấp (gần như bằng không). Dữ liệu thu được từ máy có thể dùng làm căn cứ cốt lõi để hiệu chuẩn cho toàn bộ hệ thống máy đo cầm tay khác trong nhà máy, đảm bảo sự đồng nhất dữ liệu từ phòng thí nghiệm đến dây chuyền sản xuất.

💡 Hỗ trợ đa khẩu độ đo và tự động nhận diện thông minh

TS8560 được trang bị hệ thống nhiều khẩu độ đo có thể thay thế linh hoạt (từ các kích thước lớn như 25.4mm cho đến các kích thước siêu nhỏ chỉ vài milimet). Máy tích hợp tính năng tự động nhận diện khẩu độ, giúp kỹ thuật viên dễ dàng đo đạc từ các tấm vật liệu lớn phẳng cho đến các chi tiết linh kiện cơ khí, hạt nhựa, hay các mẫu dạng bột, dạng lỏng phức tạp.

💡 Tích hợp đồng thời các chế độ đo cao cấp SCI, SCE và bổ sung thành phần UV

• SCI và SCE: Giúp bóc tách toàn diện giữa màu sắc nội tại của vật liệu và màu sắc chịu ảnh hưởng bởi độ bóng bề mặt.
• Kiểm soát nguồn sáng UV: Máy cho phép bật/tắt hoặc điều chỉnh lượng tia cực tím tham gia vào phép đo, giúp đánh giá chính xác tác động của ánh sáng mặt trời lên độ bền màu của sản phẩm.

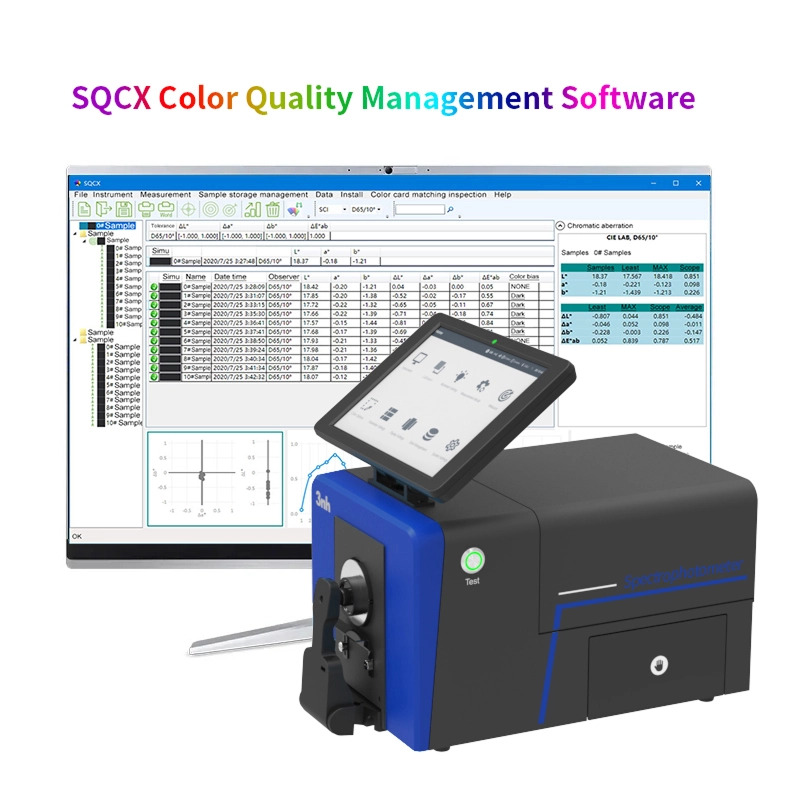

💡 Phần mềm quản lý màu sắc chuyên sâu và kết nối không giới hạn

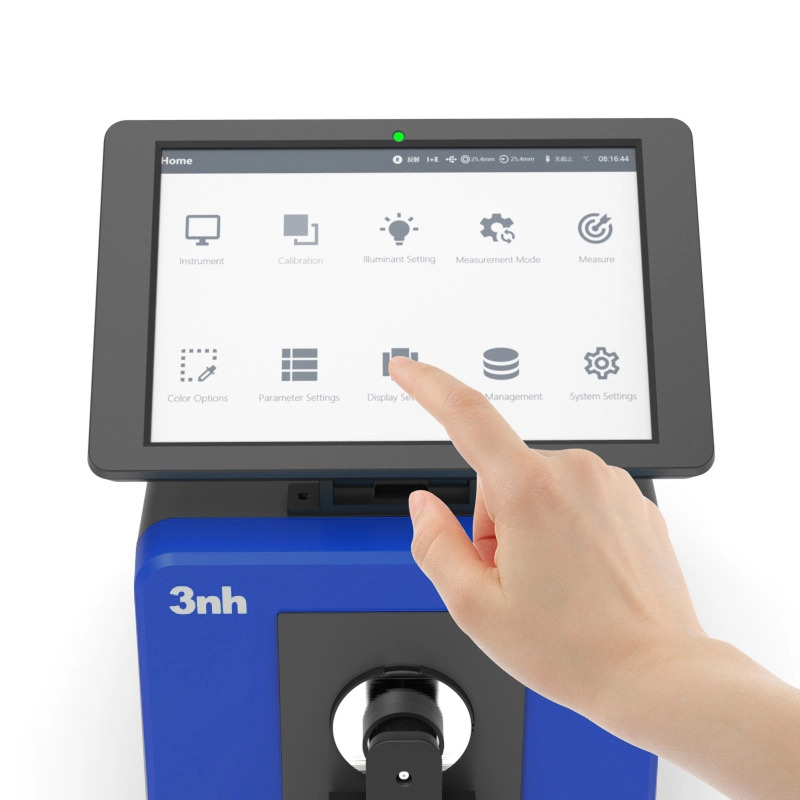

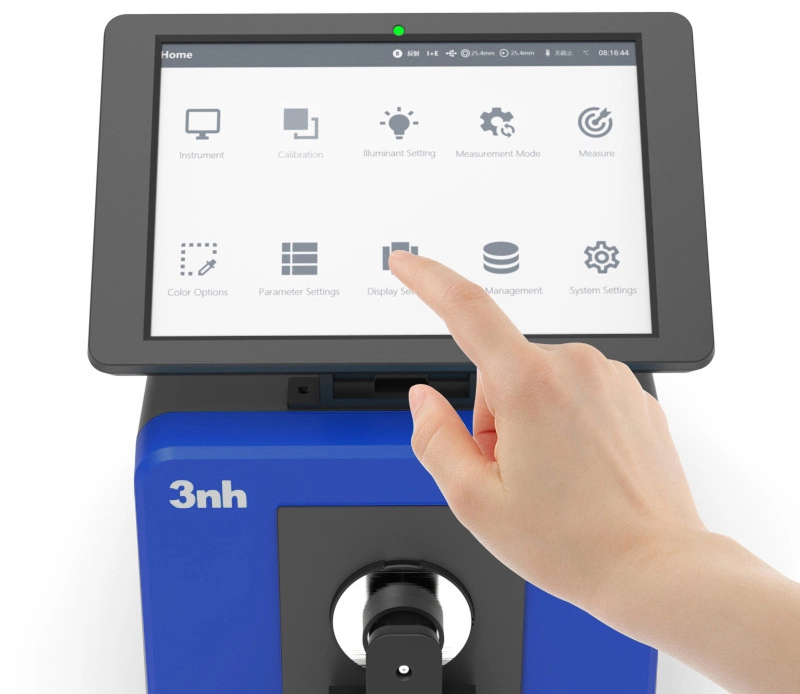

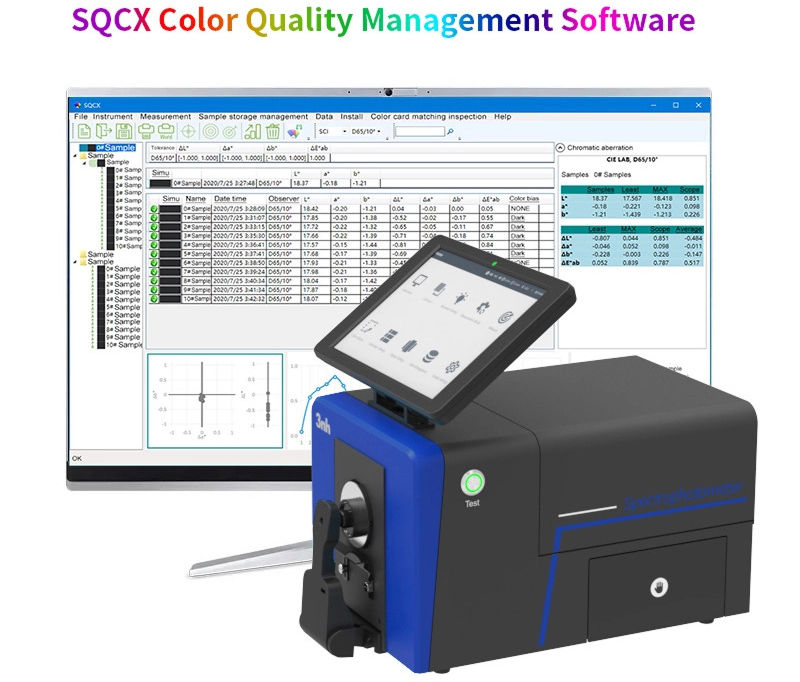

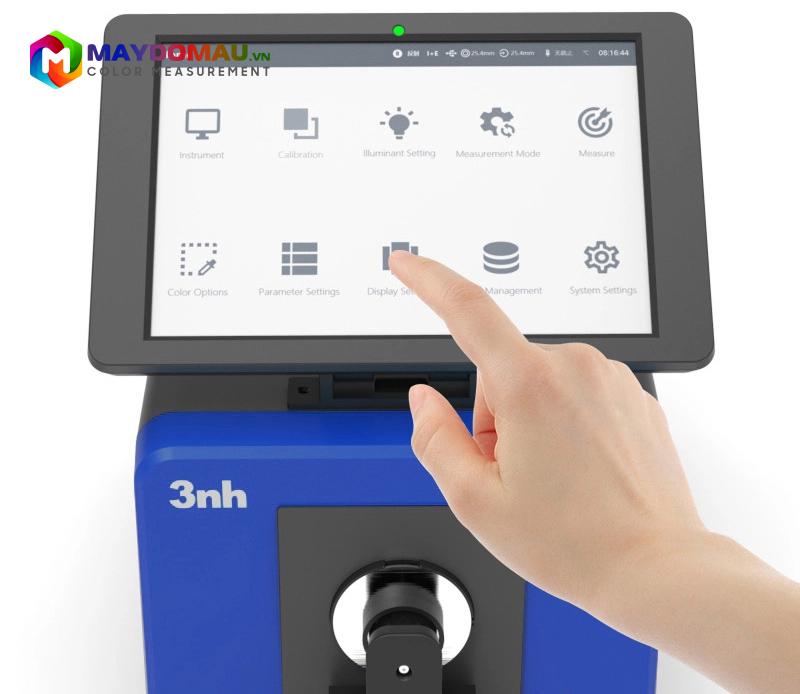

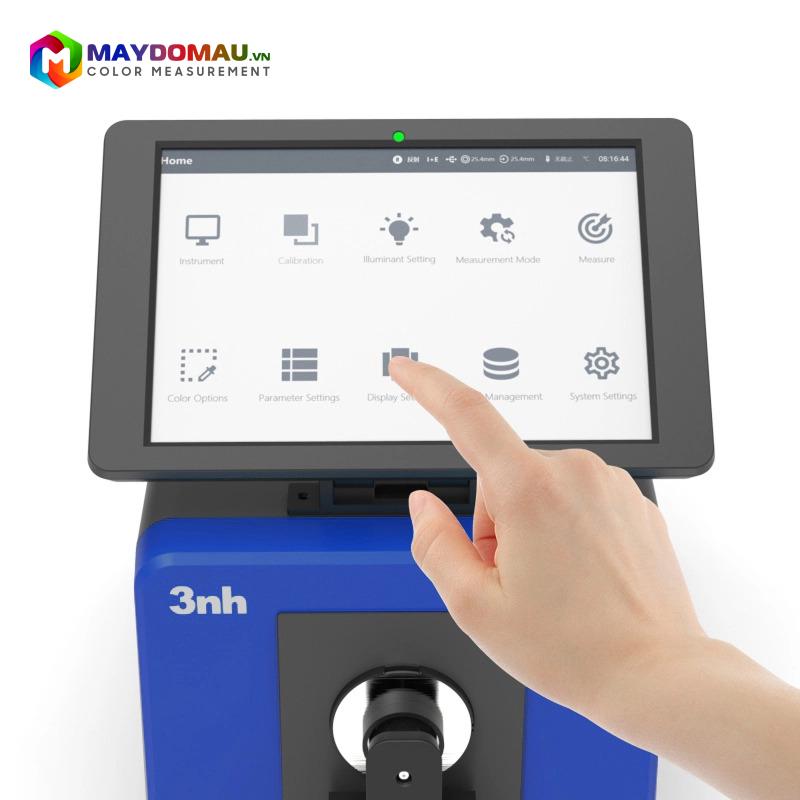

Máy sở hữu màn hình cảm ứng công nghiệp Ultra-HD cực lớn, hiển thị mượt mà biểu đồ đường cong phổ, không gian màu đa giác CIE Lab và các chỉ số hoàn màu mở rộng. Thông qua cổng kết nối USB, Bluetooth hoặc Wi-Fi, TS8560 đồng bộ hoàn hảo với phần mềm PC cao cấp, giúp lưu trữ hàng triệu mẫu màu tiêu chuẩn, tự động tính toán các thuật toán sai lệch màu phức tạp nhất (Delta Eab, Delta E00, Delta E*cmc) và xuất báo cáo kiểm định chất lượng quốc tế trực tiếp.

Thông Số Kỹ Thuật:

Hình học quang học:

Phản xạ: D/8 (chiếu sáng khuếch tán, góc quan sát 8 độ)

SCI (bao gồm thành phần gương) / SCE (loại trừ thành phần gương); Bao gồm nguồn sáng UV / loại trừ nguồn sáng UV

Truyền qua: D/0 (chiếu sáng khuếch tán, góc quan sát 0 độ)

SCI (bao gồm thành phần gương) / SCE (loại trừ thành phần gương); Bao gồm nguồn sáng UV / loại trừ nguồn sáng UV

HAZE (ASTM D1003)

Tiêu chuẩn đáp ứng: CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724/1, ASTM E1164, DIN5033 Teil7, JIS Z8722 (dưới điều kiện C)

Đặc điểm:

Dùng để phân tích và truyền màu sắc chính xác trong phòng thí nghiệm. Ứng dụng trong ngành sơn, mực in, dệt may, may mặc, in ấn và nhuộm để kiểm soát màu sắc và chất lượng.

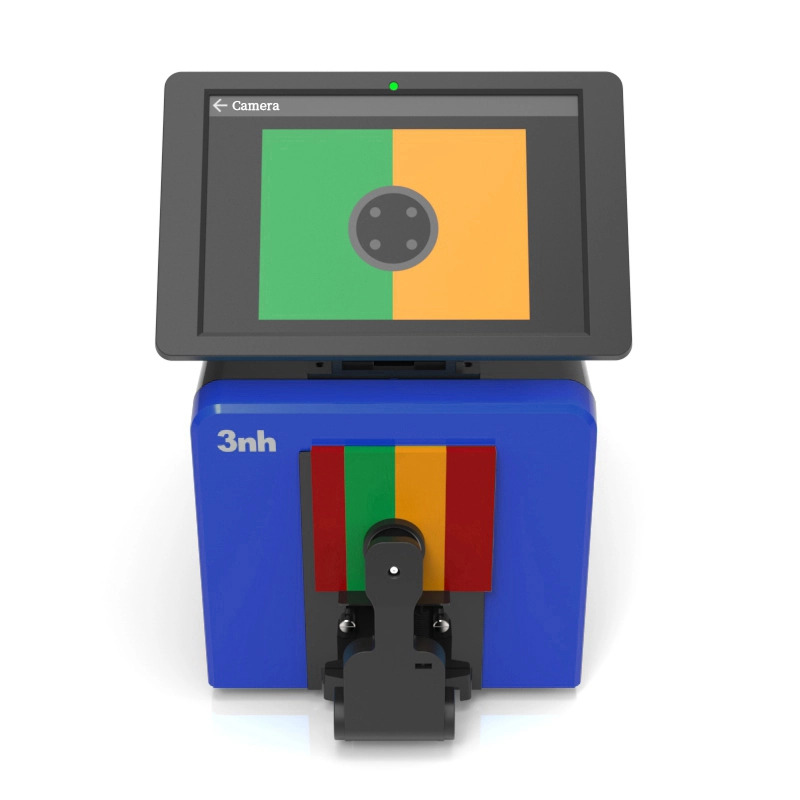

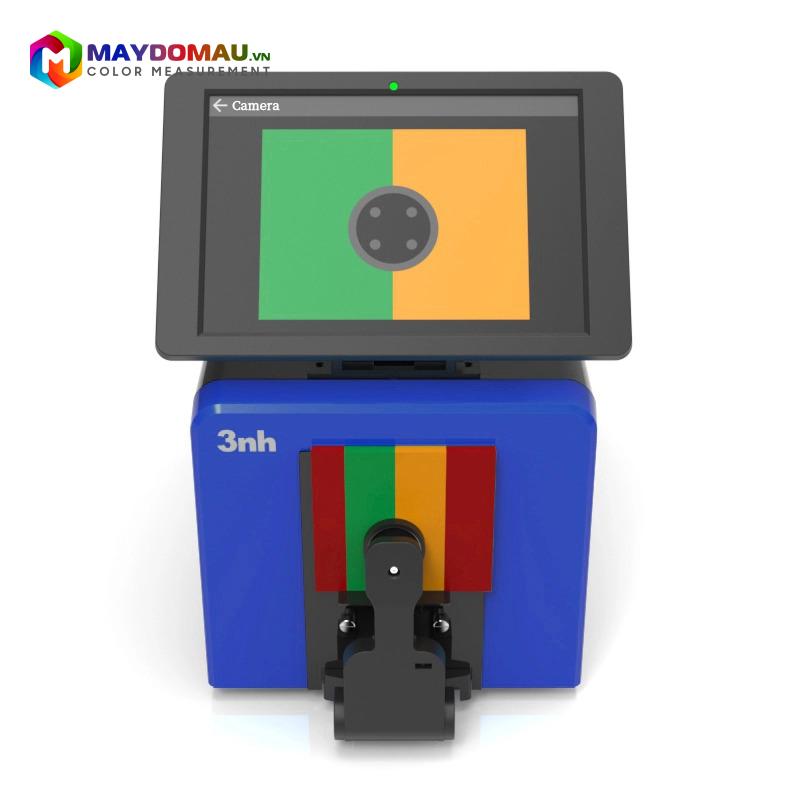

Màn hình xoay 10.5 inch, bộ nhớ 128GB, định vị bằng camera.

Hỗ trợ đo ở nhiều tư thế: đo ngang, đo hướng lên, đo hướng xuống (cần phụ kiện).

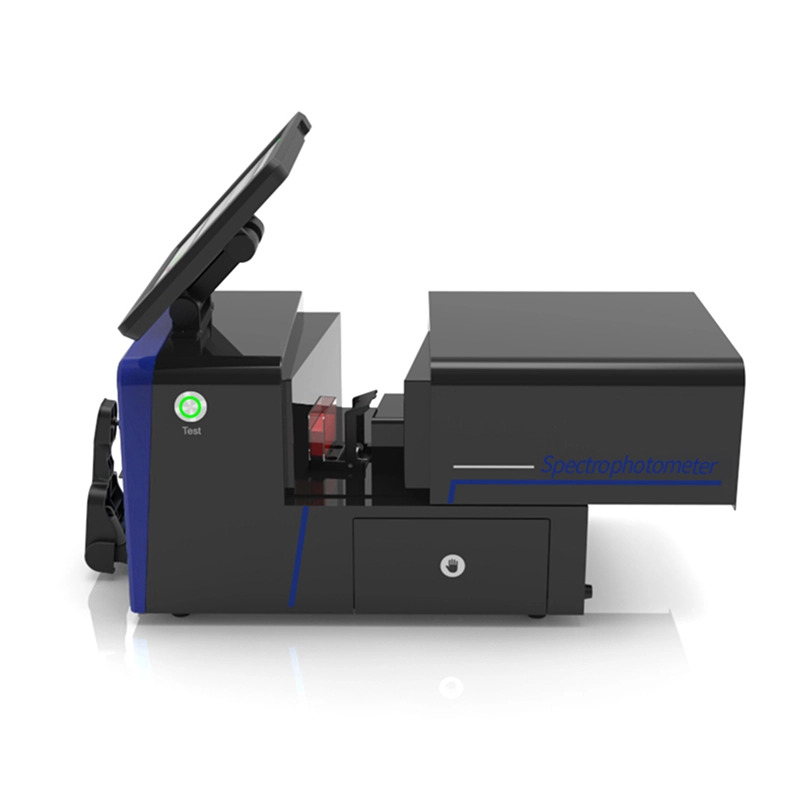

Buồng đo truyền qua mở rộng, hỗ trợ độ dày mẫu truyền qua lên đến 54mm.

Chức năng tự động bù nhiệt độ và độ ẩm.

Nguồn sáng LED phổ rộng tích hợp và nguồn sáng Xenon, giúp kiểm tra mẫu phát quang tốt hơn.

Thông số kỹ thuật chính:

Kích thước quả cầu tích hợp: Φ154mm

Thiết bị nguồn sáng: Dải bước sóng 360nm–780nm, LED kết hợp. Bao gồm UV, nguồn sáng cắt 400nm, cắt 420nm, đèn Xenon 360~780nm.

Chế độ quang phổ: Cách tử lõm

Cảm biến: Cảm biến hình ảnh CMOS 256 phần tử mảng kép

Dải bước sóng: 360~780nm

Khoảng bước sóng: 10nm

Băng thông nửa chiều rộng: 5nm

Dải phản xạ đo được: 0~200%

Độ phân giải phản xạ: 0.01

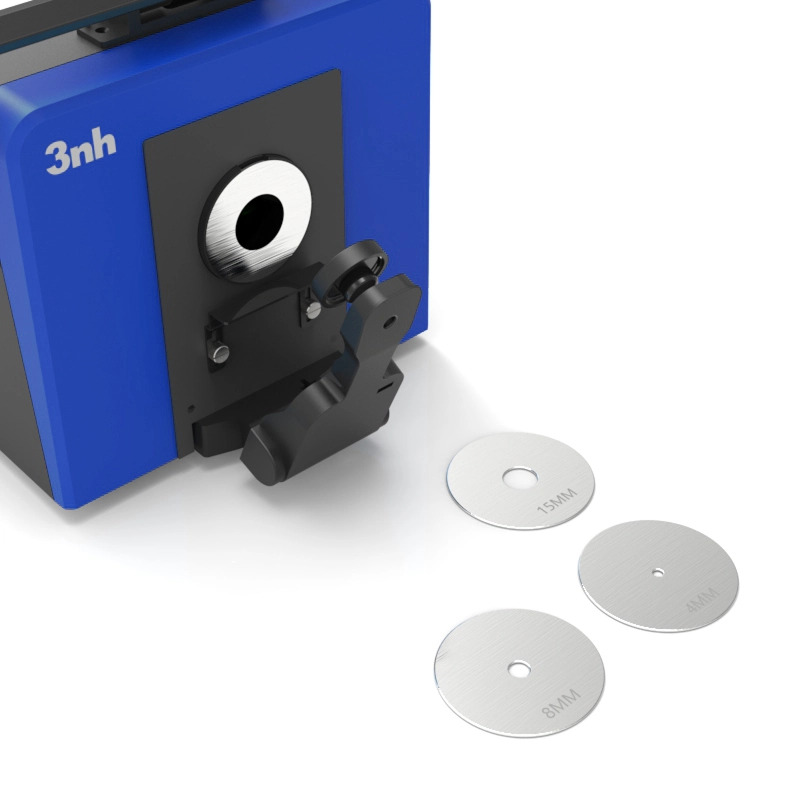

Kích thước khẩu độ đo:

Phản xạ:

XLAV: Φ25.4mm / Φ30mm

LAV: Φ15mm / Φ18mm

MAV: Φ8mm / Φ10mm

SAV: Φ4mm / Φ6mm

Truyền qua:

Φ25.4mm (Không giới hạn chiều cao và chiều rộng mẫu, nhưng độ dày ≤ 54mm)

Ghi chú:

Nhận diện khẩu độ tự động.

Cấu hình tùy chỉnh khẩu độ và vị trí ống kính.

Thành phần phản xạ & truyền qua:

Phản xạ: SCI & SCE

Truyền qua: SCI & SCE

Không gian màu hỗ trợ:

CIE LAB, XYZ, Yxy, LCh, CIE LUV, Musell, s-RGB, HunterLab, βxy, DIN Lab99

Công thức chênh lệch màu:

ΔEab, ΔEuv, ΔE94, ΔEcmc(2:1), ΔEcmc(1:1), ΔE00, DINΔE99, ΔE(Hunter), ΔE*CH, 555 Index

Các chỉ số đo màu khác:

Độ trắng (WI): ASTM E313, CIE/ISO, AATCC, Hunter, Taube, Berger Stensby

Độ vàng (YI): ASTM D1925, ASTM 313

Độ sáng ISO, R457

Chỉ số metamerism (MI)

Độ bền màu, cường độ màu, độ che phủ

Chỉ số APHA/Hazen/Pt-Co, Gardner

Độ mờ (Haze), Truyền qua (ASTM D1003), chỉ số Saybolt, màu ASTM D1500

Độ bóng 8°, 555 Index, tỷ lệ carbon (My, dM)

Mật độ màu CMYK (A, T, E, M), Tint, Mật độ màu (chức năng một phần qua phần mềm PC)

Góc quan sát: 2° / 10°

Nguồn sáng chuẩn:

D65, A, C, D50, D55, D75, F1 – F12, CWF, DLF, TL83, TL84, TPL5, U30, B, U35, NBF

ID50, ID65, LED-B1 đến LED-BH1, LED-RGB1, LED-V1 đến LED-V2, LED-C2 đến LED-C5

Nguồn sáng tùy chỉnh (Tổng cộng 41 nguồn sáng, một phần hoạt động qua phần mềm PC).

Dữ liệu hiển thị:

Phổ / Giá trị đo, Giá trị sắc độ mẫu, Chênh lệch màu / Đồ thị, Kết quả PASS/FAIL, Độ lệch màu, Đánh giá màu, Độ mờ, Màu sắc chất lỏng

Thời gian đo: 2.0 giây (đo SCI & SCE cùng lúc khoảng 4 giây)

Độ lặp lại:

Chỉ số sắc độ phản xạ: Φ25.4mm/SCI, độ lệch chuẩn trong ΔE*ab ≤ 0.01 (Dưới nguồn sáng LED, đo tấm chuẩn trắng 30 lần với khoảng cách 5 giây sau khi hiệu chuẩn trắng).

Phản xạ phổ / Truyền qua: ≤ 0.1%

Sai số giữa các thiết bị:

Φ25.4mm/SCI, trong ΔE*ab ≤ 0.1 (Trung bình trên 12 viên màu BCRA Series II).

Kích thước & Trọng lượng:

Kích thước: 440 x 248 x 283mm

Trọng lượng: ~13.5kg

Nguồn điện & Tuổi thọ đèn:

Nguồn điện: Bộ chuyển đổi AC 24V, 3A

Tuổi thọ đèn: 5 năm, hơn 3 triệu lần đo.

Màn hình & Giao tiếp dữ liệu:

Màn hình: 10.5 inch xoay linh hoạt

Cổng dữ liệu: USB & Bluetooth

Lưu trữ: 128GB, hơn 100,000 kết quả đo

Ngôn ngữ: Tiếng Trung (Giản thể, Phồn thể), Tiếng Anh, (Tùy chọn: Đức, Nga, Pháp, Tây Ban Nha, Nhật, Thái, Hàn, Ba Lan, Bồ Đào Nha)

Môi trường hoạt động & bảo quản:

Hoạt động: 040°C (32104°F)

Bảo quản: -2050°C (-4122°F)

Phụ kiện tiêu chuẩn:

Bộ đổi nguồn, Hướng dẫn sử dụng, USB (Phần mềm PC), Cáp USB, Bảng hiệu chuẩn chuẩn, Buồng hiệu chuẩn đen, Tấm chặn đen, Giá giữ mẫu, Các khẩu độ đo (25.4mm, 15mm, 8mm, 4mm), Bộ đo truyền qua, Cuvette, Màn hình 10.5 inch.

Ứng Dụng Thực Tế Của 3nh TS8560

Là dòng máy phân khúc cao cấp nhất để bàn, 3nh TS8560 là lựa chọn hàng đầu trong các ngành công nghiệp mũi nhọn:

• Phòng R&D và QC Tập đoàn Nhựa & Hóa chất: Kiểm chuẩn màu sắc của hạt nhựa nguyên sinh, tấm nhựa kỹ thuật và phối thức màu sơn công nghiệp cao cấp.
• Ngành Dệt nhuộm & Da thuộc xuất khẩu: Phân tích công thức nhuộm màu vải, kiểm soát chất tăng trắng huỳnh quang trên sợi, đảm bảo sản phẩm đạt tiêu chuẩn khắt khe của thị trường Âu Mỹ.
• Công nghiệp Sơn & Màng phủ quang học: Đo đạc độ truyền quang, độ phản xạ phổ của các màng phủ bảo vệ, sơn tĩnh điện, kính mắt công nghệ cao.
• Trung tâm Kiểm định & Viện Nghiên cứu Quốc gia: Sử dụng làm thiết bị chuẩn cốt lõi để kiểm tra, hiệu chuẩn và cấp chứng nhận chất lượng thiết bị quang học cho các doanh nghiệp.
