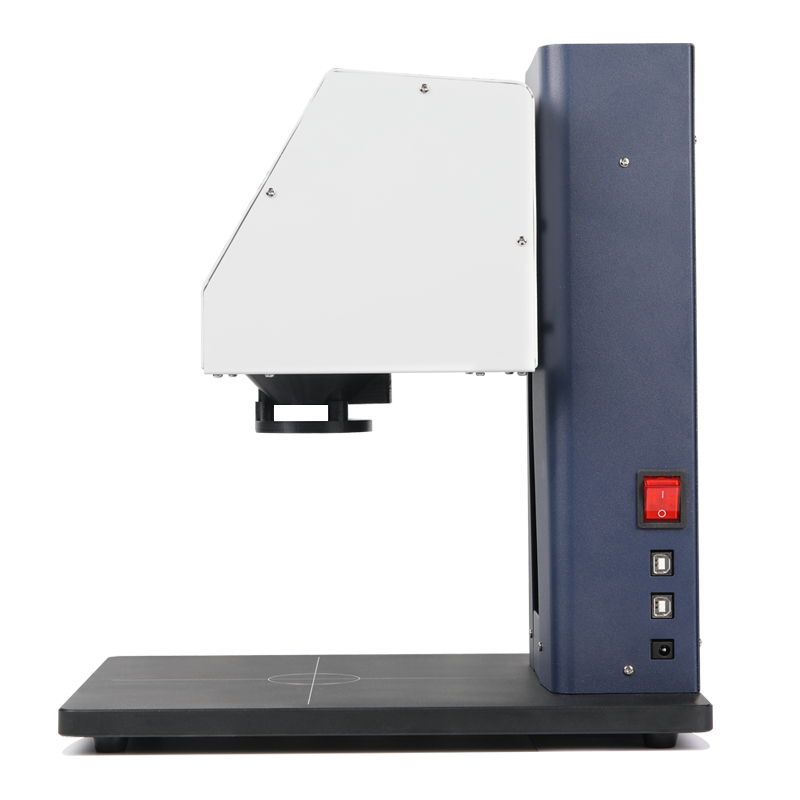

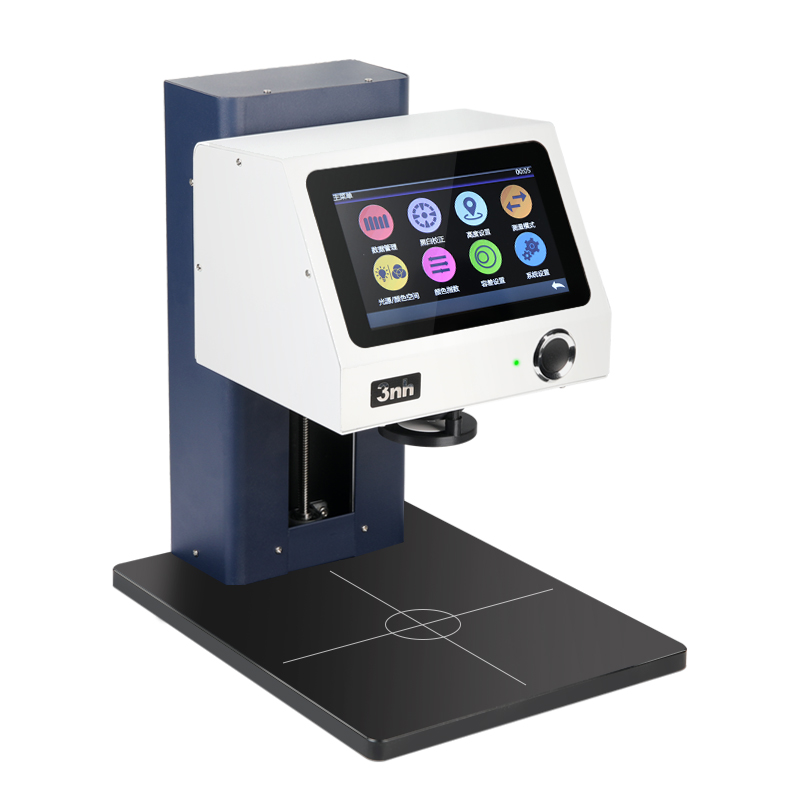

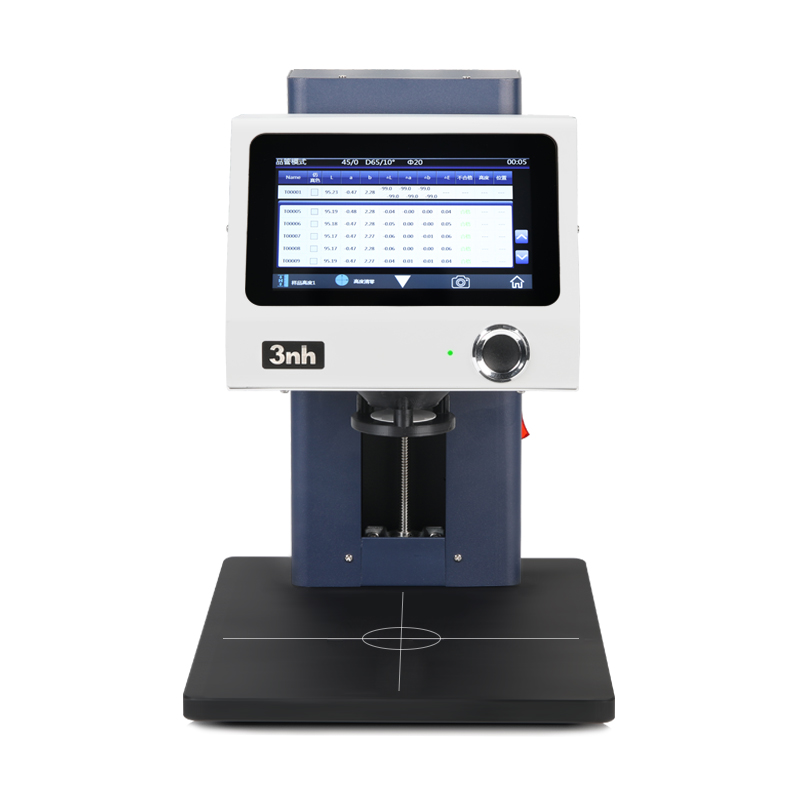

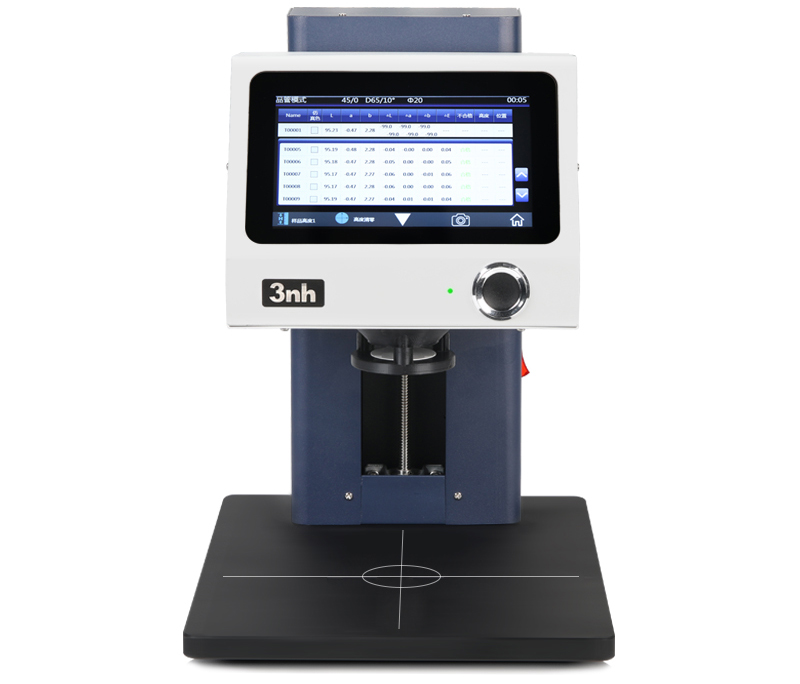

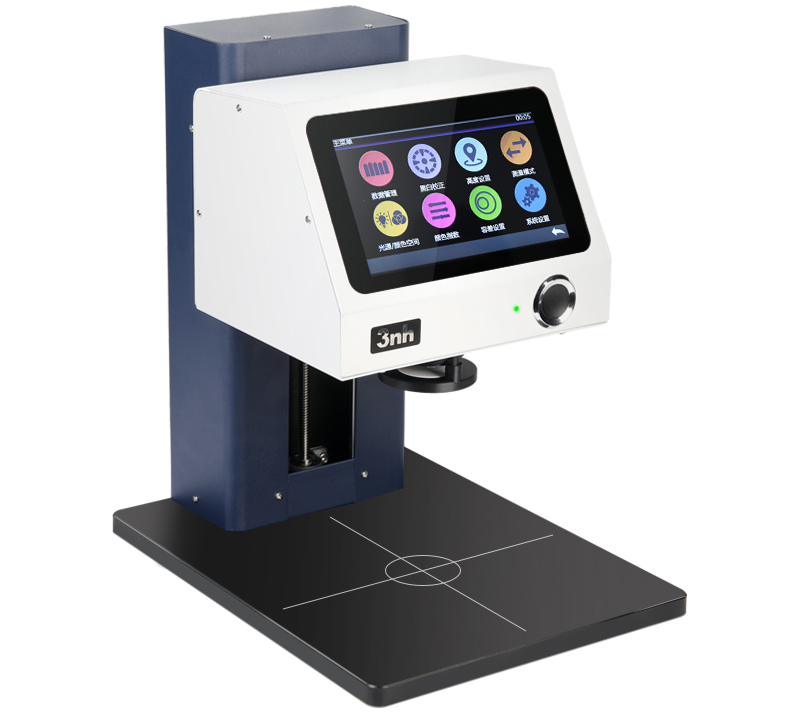

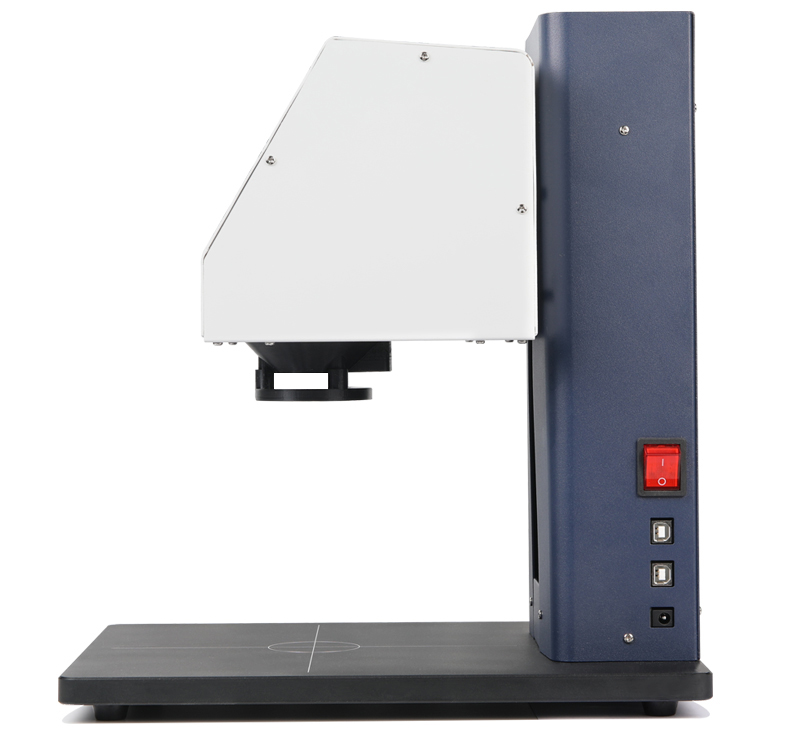

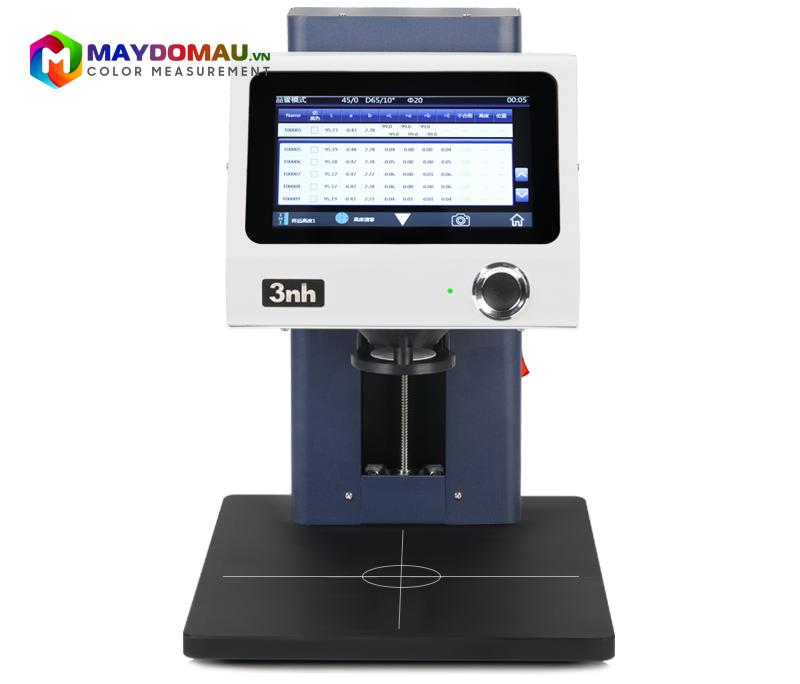

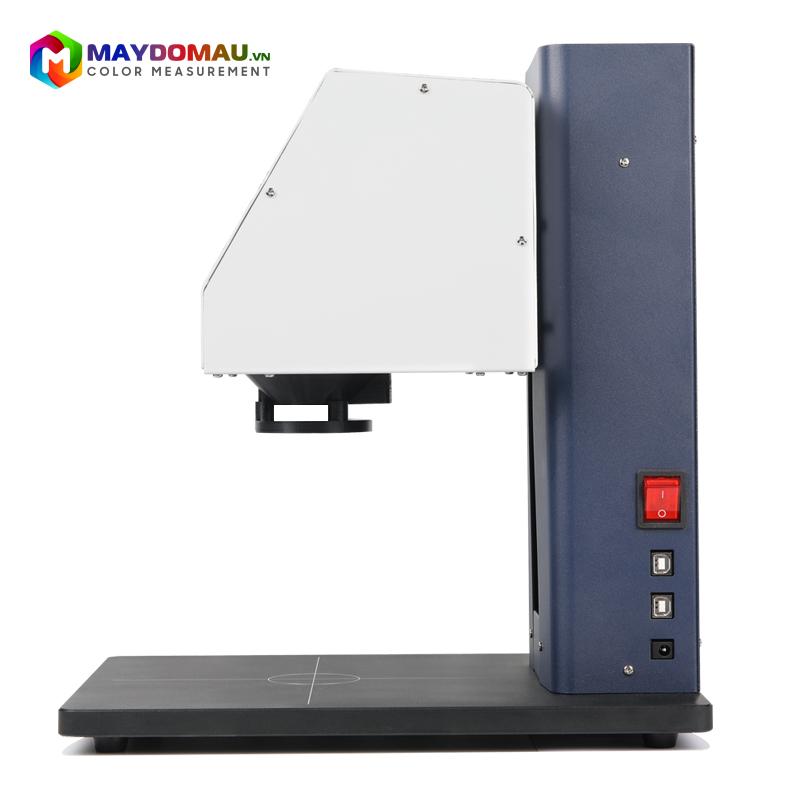

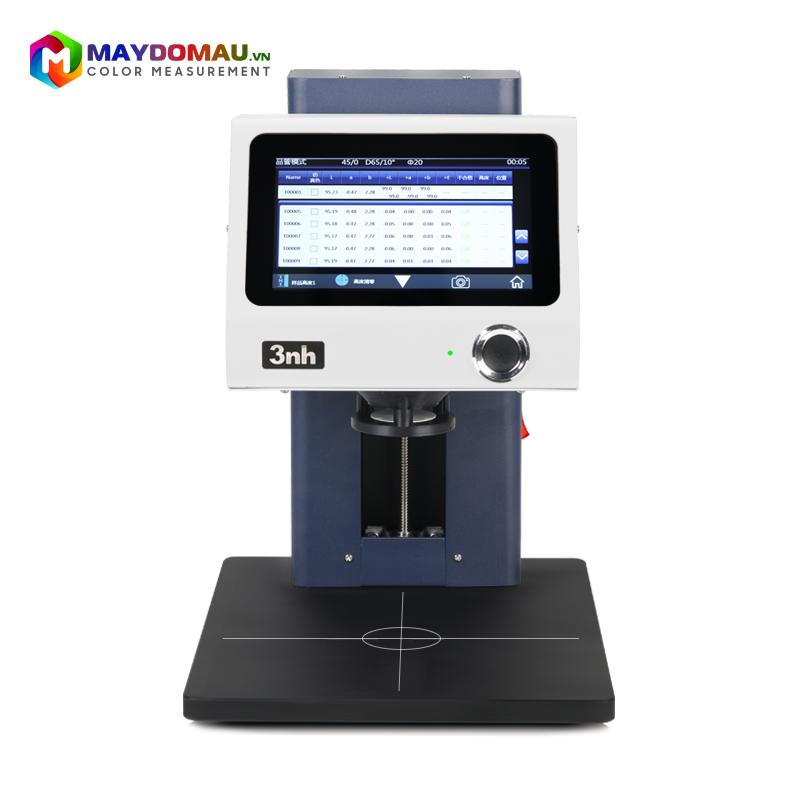

Máy quang phổ màu không tiếp xúc 3nh YL4520 (400-700nm; 10nm)

Máy quang phổ màu không tiếp xúc 3nh YL4520 (400-700nm; 10nm)

Trong quy trình quản lý chất lượng (QC) màu sắc công nghiệp, các dòng máy so màu dạng tiếp xúc truyền thống thường gặp trở ngại lớn, thậm chí là bất khả thi khi đối mặt với các dạng vật liệu đặc thù. Đối với các sản phẩm như màng sơn ướt, mực in chưa khô, hóa chất dạng keo gel, dung dịch lỏng, mỹ phẩm dạng kem, hoặc thực phẩm… việc áp đầu đo lên bề mặt sẽ làm hỏng cấu trúc mẫu bám bẩn và phá hủy thấu kính quang học của thiết bị. Máy đo màu quang phổ không tiếp xúc 3nh YL4520 chính là bước đột phá công nghệ – cho phép đo đạc, bóc tách phổ màu sắc chính xác tuyệt đối mà không cần chạm vào sản phẩm, giúp số hóa sắc màu toàn diện cho mọi trạng thái vật liệu.

Tổng Quan Về Máy Đo Màu Không Tiếp Xúc 3nh YL4520

3nh YL4520 là dòng máy đo màu quang phổ không tiếp xúc chuyên nghiệp của hãng 3nh. Thiết bị ứng dụng cấu trúc hình học quang học 45/0 tiêu chuẩn khắt khe quốc tế (chiếu sáng vòng góc 45 độ đồng đều và thu nhận tín hiệu vuông góc ở góc 0 độ), đáp ứng đầy đủ các quy định nghiêm ngặt của tiêu chuẩn CIE No.15 và ISO 5-4.

Sức mạnh độc tôn của YL4520 nằm ở khả năng đo lường động thông minh. Giữa đầu quang học của máy và bề mặt sản phẩm kiểm tra luôn duy trì một khoảng cách an toàn cố định. Máy ứng dụng công nghệ phân tách phổ lưới nhiễu xạ và hệ thống cảm biến ma trận CMOS dải kép phân giải cao để bóc tách năng lượng phổ từ 400nm đến 700nm với khoảng chia mịn 10nm, mang lại kết quả đo ổn định lý tưởng chuẩn phòng Lab.

Thông Số Kỹ Thuật:

Kích thước ảnh tích hợp cầu: Φ48mm

Nguồn sáng: phổ sáng đèn LED

Chế độ đo quang phổ: Concave Grating

Cảm biến: Bộ cảm biến hình ảnh CMOS mảng kép 256 yếu tố hình ảnh

Dải chiều dài bước sóng: đầu ra 400~700nm/10nm

Dải phản xạ đo: 0-200%

Đo góc mở: Φ20mm

Khoảng cách không tiếp xúc: 7.5mm

Chiều cao mẫu: 0~150mm

Cách điều chỉnh khoảng cách: điều chỉnh thủ công (có thể lưu trữ chiều cao đo)

Nguồn: Adapter nguồn DC 24V, 3A

Kích thước: 330*250*370mm

Trọng lượng: khoảng 10 kg

Tuổi thọ nguồn sáng: 5 năm, hơn 3 nghìn phép đo

Hiển thị dữ liệu: màn hình cảm ứng dung tính 7″

Cổng dữ liệu: USB/RS-232

Lưu trữ dữ liệu: tiêu chuẩn 1000 Pcs, mẫu 30000 Pcs

Môi trường hoạt động: 0~40℃, 0~85%RH (không ngưng tụ), độ cao trên mực nước biển< 2000m

Môi trường bảo quản: -20~50℃, 0~85%RH (không ngưng tụ)

Standard Accessory: Power Adapter, User Manual, USB cable, Standard Calibration Board, Black Calibration Cavity

Các Tính Năng Vượt Trội Của 3nh YL4520

💡 Công nghệ đo không tiếp xúc (Non-contact) – Bảo vệ mẫu và thiết bị tuyệt đối

YL4520 thiết lập khoảng cách đo tiêu chuẩn từ đầu quang học đến bề mặt mẫu vật liệu mà không cần chạm trực tiếp. Tính năng cách ly thông minh này mang lại những lợi ích vượt trội:

• Triệt tiêu hoàn toàn nguy cơ lây nhiễm chéo màu sắc giữa các mẫu thử khác nhau.
• Loại bỏ tình trạng màng mực, màng sơn ướt hoặc hóa chất bám dính làm bẩn, trầy xước thấu kính quang học bên trong máy.
• Chuyên trị các mẫu vật liệu có tính chất dính, ướt, bột lỏng lẻo khó cố định trên gá kẹp thông thường.

💡 Cấu trúc quang học 45/0 tiêu chuẩn – Khắc tinh của sai số do độ bóng

Thiết bị ứng dụng cấu trúc hình học quang học 45/0 được thiết kế nghiêm ngặt. Bằng cách chiếu sáng góc 45 độ và thu nhận tín hiệu ở góc 0 độ vuông góc, máy loại bỏ hoàn toàn các tia phản xạ soi gương can thiệp từ độ bóng mờ hoặc độ nhám bề mặt. Điều này giúp máy đo lường chính xác màu sắc nội tại cốt lõi của vật liệu, mô phỏng hoàn hảo góc nhìn tự nhiên của mắt người khi đánh giá ngoại quan sản phẩm.

💡 Năng lực phân tích phổ siêu mịn (400-700nm; Khoảng chia 10nm)

Sở hữu bước nhảy khoảng chia mịn 10nm trên toàn bộ dải ánh sáng khả kiến, 3nh YL4520 có khả năng bóc tách chi tiết đường cong phản xạ phổ của các hạt màu phân tử phức tạp (bao gồm cả các màu pha đặc biệt Màu Spot – Pantone). Công nghệ phân tích phổ này giúp kiểm soát tuyệt đối hiện tượng dị sắc (hiện tượng màu sắc nhìn giống nhau dưới ánh đèn xưởng nhưng lại lệch mẻ màu khi mang ra ánh sáng tự nhiên).

💡 Tích hợp cảm biến tiêu cự và đo khoảng cách tự động siêu chính xác

Để đảm bảo phép đo không tiếp xúc đạt độ lặp lại xuất sắc, YL4520 tích hợp cảm biến đo khoảng cách bằng công nghệ vi mô thời gian thực. Máy sẽ tự động phát hiện vị trí, đo đạc khoảng cách từ thấu kính đến mẫu và chỉ kích hoạt lệnh đo khi mẫu nằm đúng trong tiêu cự quang học chuẩn, loại bỏ hoàn toàn các sai số do thao tác dịch chuyển thủ công của con người.

💡 Định vị mục tiêu trực quan bằng Camera hiển thị sắc nét

Mọi quy trình căn chỉnh tâm điểm đo trên các chi tiết trở nên dễ dàng nhờ hệ thống Camera định vị thời gian thực hiển thị trực quan vùng đo trên màn hình. Kỹ thuật viên có thể theo dõi và biết chính xác vị trí máy đang quét phổ để đưa ra kết quả kiểm chuẩn khách quan nhất.

💡 Tích hợp linh hoạt vào dây chuyền sản xuất tự động

YL4520 hỗ trợ các cổng truyền dữ liệu công nghiệp tốc độ cao và kết nối phần mềm quản lý màu sắc chuyên sâu trên máy tính. Thiết bị dễ dàng tích hợp vào các hệ thống gá kẹp tự động trên băng tải để đo màu trực tuyến (Online Measurement) theo thời gian thực cho các sản phẩm đang di chuyển, tự động xuất file báo cáo kết quả kiểm định chất lượng (QC Report) định dạng PDF/Excel chuyên nghiệp để lưu trữ hoặc gửi đối tác.

Ứng Dụng Thực Tế Của 3nh YL4520

Nhờ công nghệ đo từ xa không tiếp xúc độc quyền và dải quét phổ mịn 10nm siêu nhạy, 3nh YL4520 là thiết bị cốt lõi trong các lĩnh vực:

• Ngành Công Nghiệp Sơn, Mực In & Hóa Chất Phủ: Đo kiểm màu sắc trực tiếp trên màng sơn ướt, màng mực vừa phun ra khỏi trục in, hóa chất dạng keo gel, dung môi màu đặc bám dính mà không làm biến dạng bề mặt mẫu.
• Ngành Công Nghiệp Thực Phẩm & Nông Sản: Đo màu sắc các sản phẩm nước sốt, tương ớt, các loại bột mịn, hạt nông sản cà phê, sữa đặc hoặc thực phẩm chế biến sẵn đang di chuyển trên băng tải.
• Ngành Mỹ Phẩm & Dược Phẩm: Kiểm soát độ đồng đều màu sắc của các lô kem dưỡng da, son môi dạng lỏng, phấn nền dạng bột mịn dính hoặc các viên thuốc nén vừa dập xong.
• Dây Chuyền Sản Xuất Tự Động Hóa: Lắp đặt cố định trên hệ thống băng chuyền để tự động quét kiểm màu sắc các linh kiện nhựa đúc, tấm kính, phôi liên tục mà không cần dừng máy.
