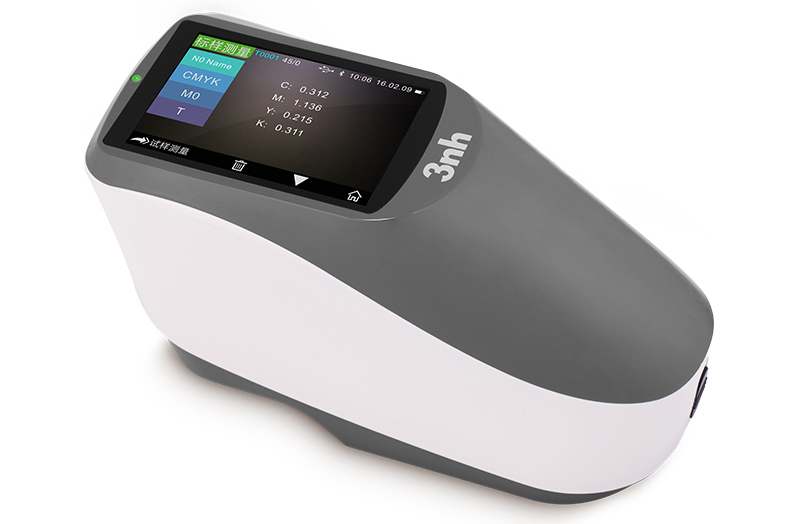

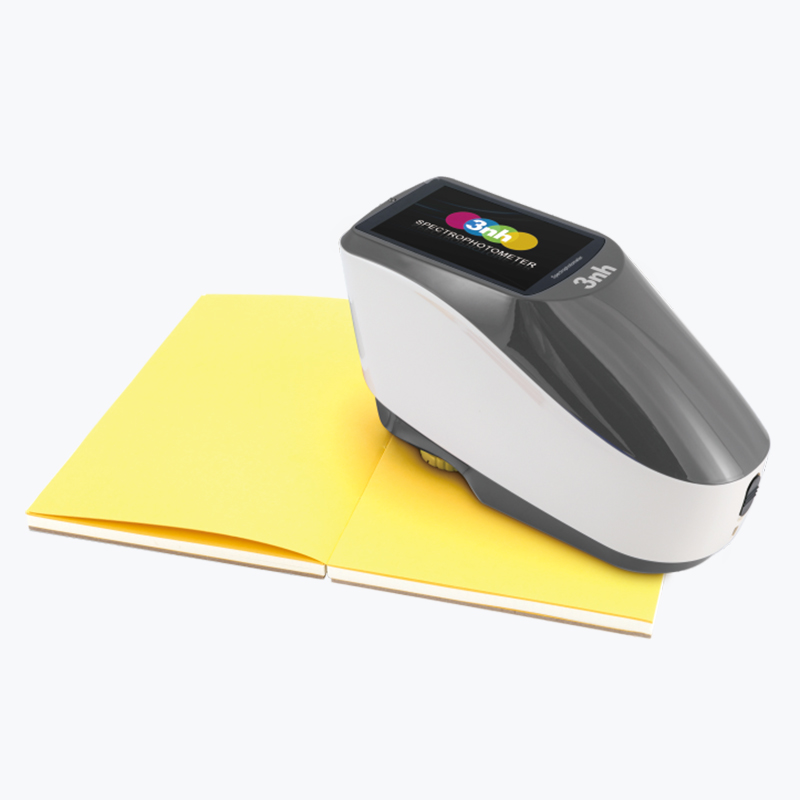

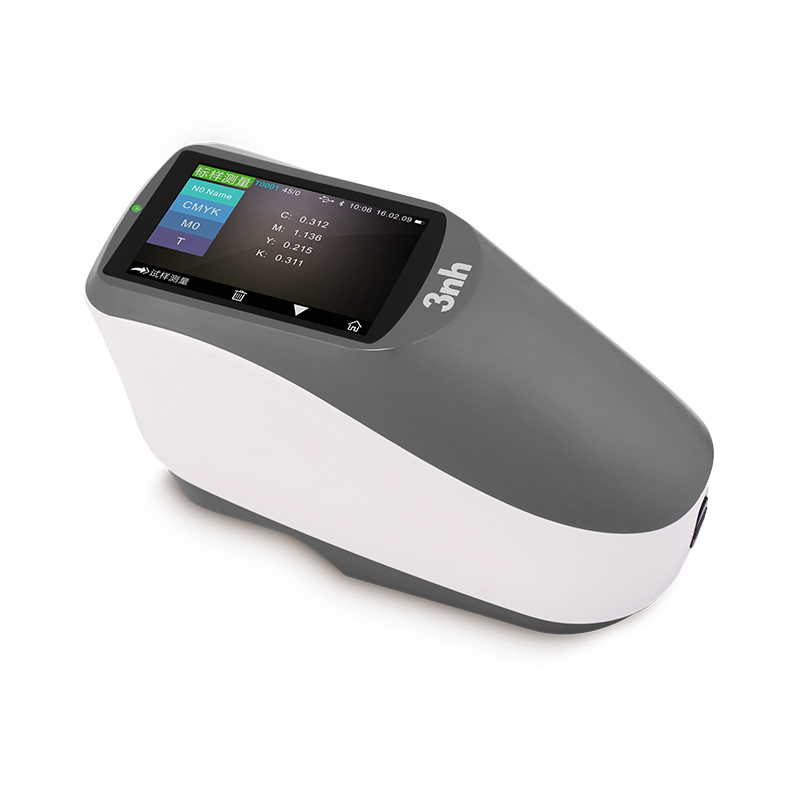

Máy đo mật độ màu 3nh YD5010 (400~700nm; 10 nm)

Máy đo mật độ màu 3nh YD5010 (400~700nm; 10 nm)

Trong ngành in ấn offset, in ống đồng, in flexo và sản xuất bao bì cao cấp, việc kiểm soát chất lượng mực in không chỉ dừng lại ở cảm quan màu sắc bằng mắt thường. Để bản in đạt độ sắc nét, không bị sai màu hay lệch màu giữa các vạn bản in liên tục, các kỹ sư QC cần kiểm soát chính xác độ dày lớp mực (mật độ quang học) ngay trên dây chuyền. Máy đo mật độ màu quang phổ 3nh YD5010 chính là thiết bị tối tân dành riêng cho ngành in – giải pháp tích hợp công nghệ phân tích phổ dải bước sóng 400 đến 700 nm (khoảng chia 10 nm), giúp doanh nghiệp chuẩn hóa quy trình in ấn với độ tin cậy tối cao.

Tổng Quan Về Máy Đo Mật Độ Màu 3nh YD5010

3nh YD5010 là dòng máy đo mật độ màu quang phổ cầm tay cao cấp được thương hiệu 3nh nghiên cứu và tối ưu riêng cho các nhà xưởng in ấn công nghiệp. Thiết bị ứng dụng cấu trúc hình học quang học 45/0 tiêu chuẩn quốc tế (chiếu sáng góc 45 độ, thu nhận tín hiệu ở góc 0 độ), đáp ứng hoàn hảo các quy định khắt khe của tiêu chuẩn ISO 5-4 và các chứng nhận ngành in toàn cầu.

Nhờ trang bị hệ thống cảm biến quang phổ ma trận CMOS dải kép phân giải cao và lưới nhiễu xạ phân tách ánh sáng mịn màng, YD5010 có khả năng đo đạc từ dải phổ ánh sáng khả kiến 400 nm đến 700 nm với bước nhảy khoảng chia cực nhỏ chỉ 10 nm. Điều này giúp máy vừa làm tốt vai trò của một máy đo mật độ mực in (Densitometer), vừa có năng lực phân tích phổ màu sắc chuyên sâu của một máy đo màu cao cấp (Spectrophotometer).

Các Tính Năng Nổi Bật Của 3nh YD5010

💡 Công nghệ phân tách phổ mịn màng (400~700nm; Khoảng chia 10 nm)

Khác biệt hoàn toàn với các dòng máy so màu phổ thông dễ gặp sai số khi gặp các màu pha phức tạp (màu Spot – Pantone), 3nh YD5010 quét dải bước sóng liên tục từ 400 nm đến 700 nm với khoảng chia băng tần mịn 10 nm. Sự nâng cấp này giúp máy bắt trọn đường cong phản xạ quang phổ của hạt mực, nhận diện chính xác sai lệch sắc độ nhỏ nhất ở tất cả các dải màu, ngăn ngừa triệt để hiện tượng dị sắc dưới các nguồn sáng xưởng khác nhau.

💡 Khả năng kiểm soát mật độ in ấn toàn diện

YD5010 là trợ thủ đắc lực cho các thợ in trưởng và kỹ sư QC nhờ tích hợp đầy đủ các chức năng đo mật độ chuyên sâu:

• Đo mật độ quang học (Density) của các màu cốt lõi CMYK.
• Kiểm tra diện tích điểm tầng (Dot Area), độ gia tăng điểm tầng (Dot Gain / Tonal Value Increase).
• Đo độ tương phản in (Print Contrast), độ bẫy mực (Ink Trapping) và các lỗi màng mực trong quá trình in chồng màu đa lớp.

💡 Tích hợp các hệ không gian màu quốc tế chuyên nghiệp

Chỉ với một thao tác áp máy bấm nút chưa đầy 1.5 giây, màn hình hiển thị đồ họa công nghiệp sắc nét của YD5010 hiển thị ngay kết quả trực quan:

• Tọa độ không gian màu quốc tế: CIE Lab, XYZ, Yxy, LCh…
• Các công thức tính sai lệch màu tiên tiến: Delta Eab, Delta E00, Delta Ecmc, Delta E94.
• Tính năng cảnh báo Đạt/Không đạt (Pass/Fail) thông minh giúp sàng lọc nhanh phế phẩm, tránh nguy cơ lỗi màu hàng loạt gây lãng phí hàng ngàn bản in.

💡 Định vị vùng đo trực quan bằng Camera thời gian thực

Để đảm bảo thợ in đặt đầu đo khít vào các thanh màu kiểm chuẩn (Color Bar) nhỏ hẹp trên lề tờ in, YD5010 tích hợp hệ thống camera định vị thời gian thực trên màn hình. Tính năng này giúp loại bỏ hoàn toàn sai số do đặt lệch vị trí đầu đo, đảm bảo dữ liệu thu thập luôn chuẩn xác tuyệt đối.

💡 Kết nối thông minh và xuất báo cáo chất lượng chuẩn quốc tế

Thiết bị hỗ trợ kết nối qua cổng USB-C tốc độ cao hoặc công nghệ không dây Bluetooth. Máy đồng bộ dữ liệu hoàn hảo với phần mềm quản lý màu sắc chuyên sâu ngành in trên máy tính, giúp lưu trữ hàng ngàn mẫu tiêu chuẩn, quản lý thư viện thẻ màu điện tử Pantone và tự động xuất báo cáo kiểm chuẩn (QC Report) chuyên nghiệp gửi cho đối tác.

Ứng Dụng Thực Tế Của 3nh YD5010

Là dòng máy quang phổ đo mật độ màu chuyên dụng, 3nh YD5010 là thiết bị không thể thiếu trong các lĩnh vực:

• Nhà Máy In Offset & In Ống Đồng: Kiểm soát độ đồng đều của các lớp mực trên Catalogue, tạp chí, thùng carton phẳng, tem nhãn decal cao cấp.
• Sản Xuất Bao Bì Nhựa Màng Mềm: Kiểm tra chất lượng in ấn trên các màng phim dẻo, túi bao bì thực phẩm, dược phẩm đòi hỏi chuẩn màu logo thương hiệu tuyệt đối.
• Các Công Ty Thiết Kế & Sản Xuất Mực In: Dùng làm thiết bị lõi để thử nghiệm công thức pha phối màu, kiểm chuẩn chất lượng các lô mực in CMYK và mực Pantone đầu vào.
• Xưởng In Flexo & Thùng Carton: Đo kiểm độ tương phản in và độ gia tăng điểm tầng (Dot Gain) trên bề mặt giấy sóng, giấy kraft nhám.

Thông Số Kỹ Thuật:

Kích thước ảnh tích hợp cầu: 48mm

Nguồn sáng: kết hợp nguồn sáng đèn LED, nguồn sáng UV

Chế độ đo quang phổ: Concave Grating

Bộ cảm biến: Bộ cảm biến hình ảnh CMOS mảng kép 256 yếu tố hình ảnh

Dải chiều dài bước sóng: 400~700nm

Bước sóng: 10nm

Nửa băng thông: 10nm

Kích thước: L*W*H=184*77*105mm

Trọng lượng: khoảng 600g

Nguồn: Pin Li-ion. 5000 phép đo trong 8 giờ

Tuổi thọ nguồn sáng: 5 năm, hơn 3 nghìn phép đo

Hiển thị dữ liệu: màn hình TFT màu LCD 3.5-inch, Màn hình cảm ứng dung tính

Cổng dữ liệu: USB

Lưu trữ dữ liệu: 10000 pcs

Môi trường hoạt động: 0~40℃, 0~85%RH (không ngưng tụ), độ cao trên mực nước biển< 2000m

Môi trường bảo quản: -20~50℃, 0~85%RH (không ngưng tụ)

Standard Accessory: Power Adapter, USB Cable, Built-in li-ion battery, User Manual, software(download from the website),White and Black Calibration Board, Protective Cover,Polarization filter box,Locating Plate

Optional Accessory: Miniature- printer
