Máy quang phổ đo màu 3nh TS7708 (3 apertures; double 40 array sensor)

Máy quang phổ đo màu 3nh TS7708 (3 apertures; double 40 array sensor)

Trong các ngành công nghiệp đòi hỏi khắt khe về tiêu chuẩn màu sắc như sản xuất linh kiện ô tô, điện tử, dệt nhuộm cao cấp, sơn công nghiệp và ngành nhựa, việc sở hữu một thiết bị đo màu di động nhưng có độ chính xác tuyệt đối như phòng Lab là yếu tố sống còn. Máy đo màu quang phổ 3nh TS7708 chính là câu trả lời hoàn hảo – dòng thiết bị cầm tay phân khúc Flagship, mang lại sự đột phá vượt trội với hệ thống cảm biến kép 40 phần tử và khả năng thay đổi 3 khẩu độ đo linh hoạt cho mọi dạng bề mặt sản phẩm.

Tổng Quan Về Máy Đo Màu Quang Phổ 3nh TS7708

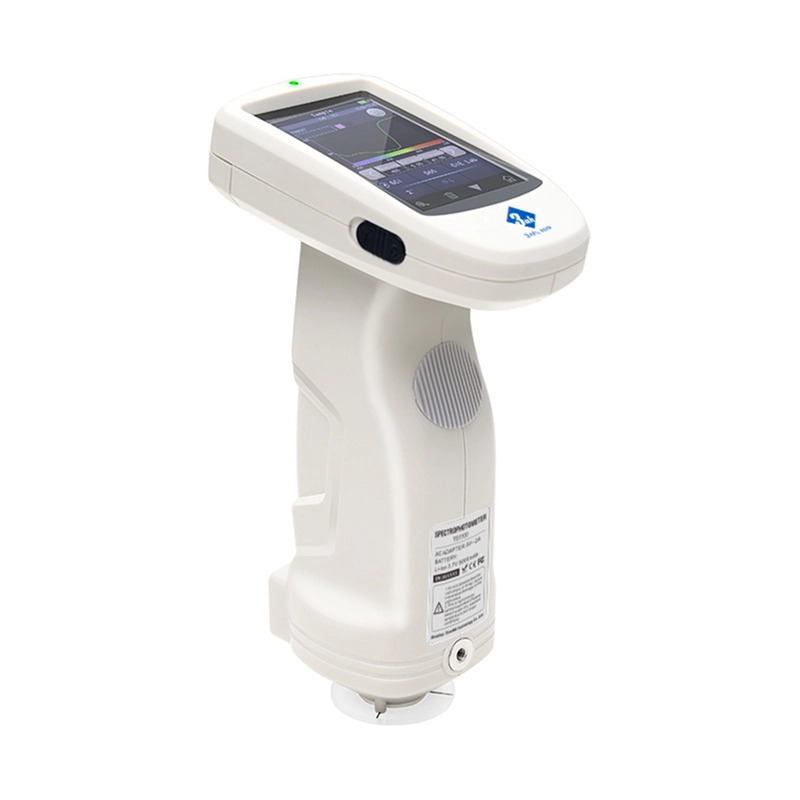

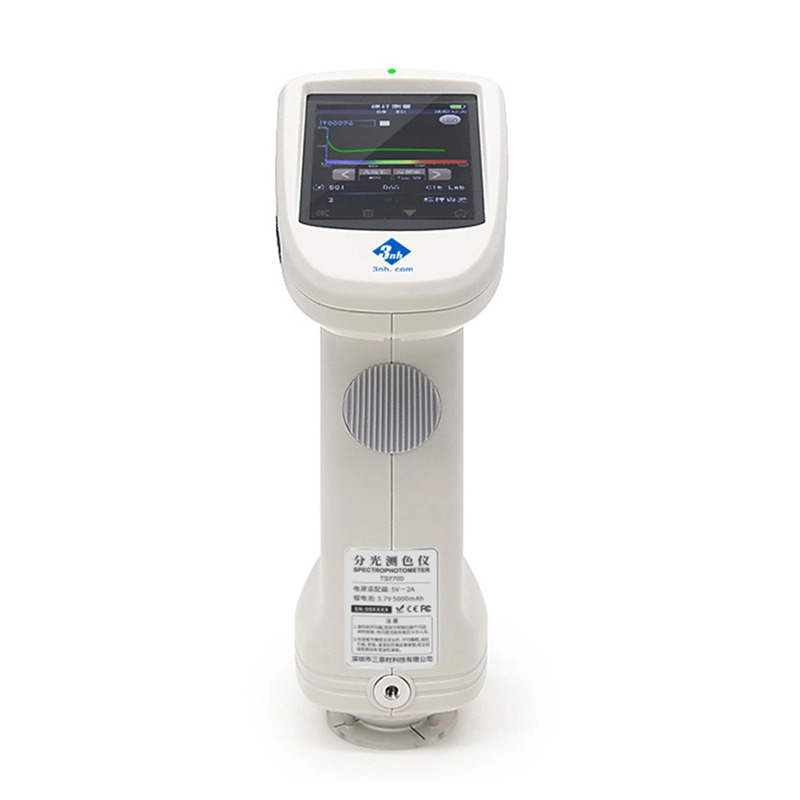

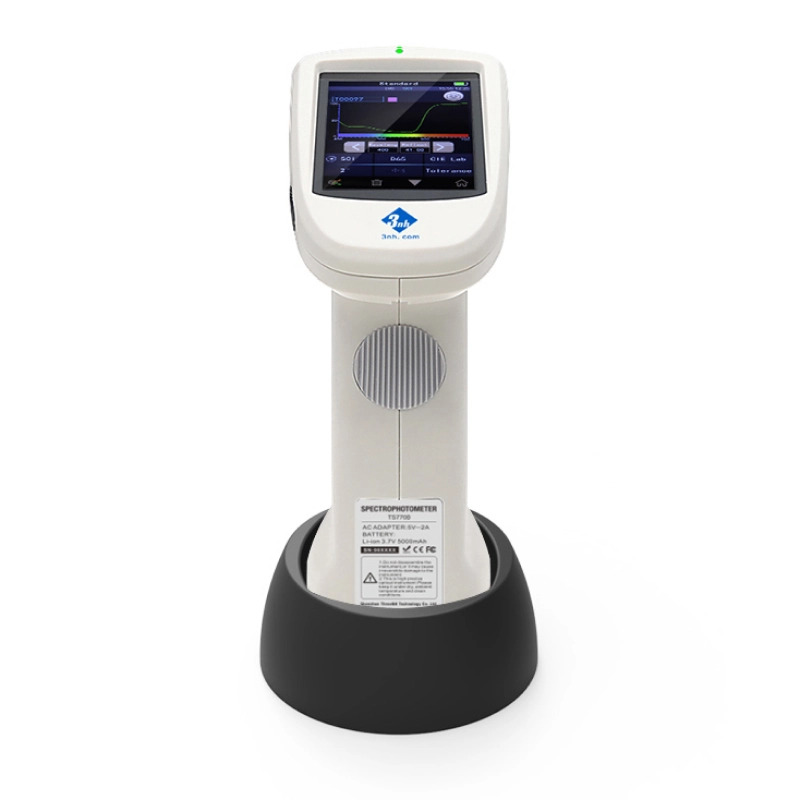

3nh TS7708 là dòng máy đo màu quang phổ cầm tay cao cấp nhất thuộc thế hệ TS của thương hiệu 3nh. Thiết bị ứng dụng cấu trúc hình học quang học d/8 tiêu chuẩn quốc tế (chiếu sáng khuếch tán, góc nhìn 8 độ), đáp ứng hoàn hảo các quy định nghiêm ngặt của Ủy ban Quốc tế về Chiếu sáng (CIE), ISO và ASTM.

Sức mạnh cốt lõi giúp 3nh TS7708 dẫn đầu phân khúc di động nằm ở công nghệ phân tách phổ lưới nhiễu xạ kết hợp cùng hệ thống cảm biến kép 40 phần tử (Double 40 Array Sensor). Máy bóc tách năng lượng ánh sáng khả kiến một cách mịn màng từ dải bước sóng 400nm đến 700nm, cho kết quả đo có độ lặp lại xuất sắc và độ tin cậy tối cao.

Các Tính Năng Vượt Trội Của 3nh TS7708

💡 Công nghệ cảm biến kép 40 phần tử (Double 40 Array Sensor) tối tân

Khác biệt hoàn toàn với các dòng máy so màu thông thường dễ bị trôi số liệu, 3nh TS7708 sở hữu hệ thống cảm biến ma trận CMOS dải kép với 40 phần tử lọc độc lập. Công nghệ này cho phép máy thu nhận dữ liệu màu song song với tốc độ siêu tốc, tự động bù nhiệt và triệt tiêu hoàn toàn nhiễu từ ánh sáng tạp tán bên ngoài. Kết quả là máy đạt độ lệch chuẩn độ lặp lại Delta E*ab ở mức cực kỳ nhỏ (dưới 0.015), mang lại độ ổn định tuyệt đối qua hàng vạn lần bấm máy.

💡 Tích hợp 3 khẩu độ đo linh hoạt (3 Apertures) – Xử lý mọi dạng mẫu

Doanh nghiệp không cần phải đầu tư nhiều thiết bị cho các kích thước linh kiện khác nhau. TS7708 được trang bị sẵn 3 loại khẩu độ đo có thể chuyển đổi dễ dàng, đi kèm tính năng tự động nhận diện thông minh trên thân máy:

• Khẩu độ lớn (Phi 8mm): Tối ưu cho bề mặt phẳng, diện tích rộng như tấm nhựa, mảng da thuộc, sấp vải, sơn tường.
• Khẩu độ nhỏ (Phi 4mm): Chuyên dụng cho các chi tiết nhỏ, bề mặt bo cong, linh kiện thiết bị điện tử.
• Khẩu độ siêu nhỏ (Phi 1x3mm): Giải pháp hoàn hảo cho các mẫu dạng sợi, chỉ khâu, các dải ruy-băng hoặc các góc cạnh siêu hẹp.

💡 Công nghệ định vị kép Camera thời gian thực

Để đảm bảo kỹ thuật viên đặt đầu đo chính xác vào tâm điểm của các chi tiết nhỏ phức tạp, 3nh TS7708 tích hợp camera định vị thời gian thực kết hợp vệt chiếu sáng định vị rõ ràng. Tính năng này giúp loại bỏ hoàn toàn sai số do thao tác đặt lệch đầu đo, đảm bảo tính khách quan của dữ liệu nghiệm thu.

💡 Tích hợp đồng thời hai chế độ đo cao cấp SCI và SCE

• SCI (Bao gồm thành phần phản xạ soi gương): Đo màu sắc thực tế nội tại của vật liệu, loại bỏ các tác động từ độ bóng bề mặt.
• SCE (Loại trừ thành phần phản xạ soi gương): Đo sắc thái màu sắc thực tế hiển thị trước mắt người nhìn, phục vụ tốt cho việc đánh giá ngoại quan sản phẩm theo cảm quan thị giác.

💡 Hệ không gian màu toàn diện và phân tích Pass/Fail siêu tốc

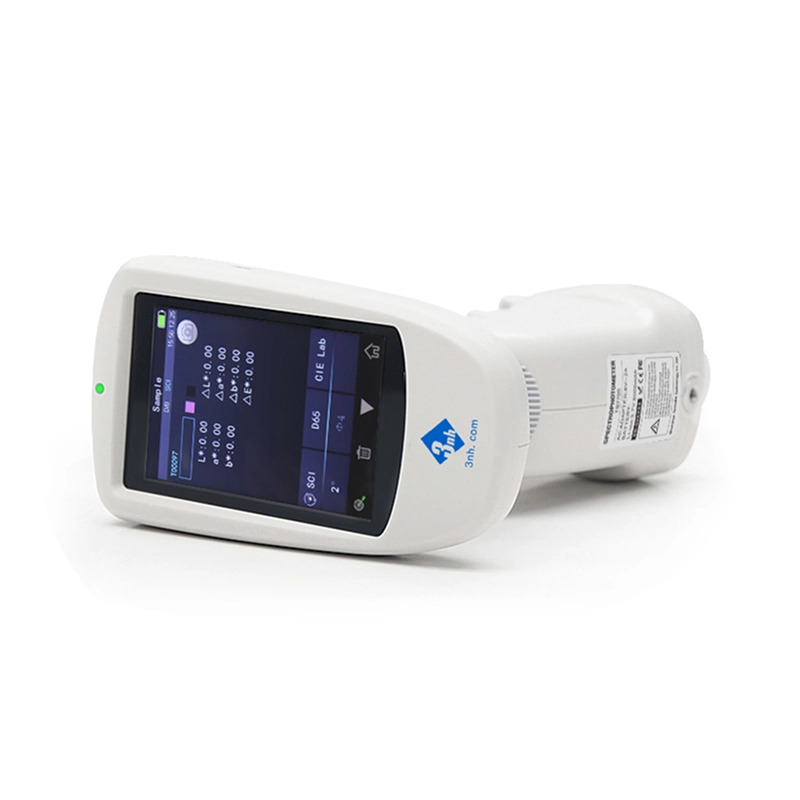

Chỉ với một thao tác bấm máy chưa đầy 1.5 giây, màn hình hiển thị đồ họa LCD sắc nét của TS7708 hiển thị ngay kết quả:

• Toàn bộ hệ không gian màu quốc tế: CIE Lab, XYZ, Yxy, LCh, RGB…
• Các công thức tính sai lệch màu tiên tiến nhất: Delta Eab, Delta E00, Delta Ecmc, Delta E94.
• Chế độ cảnh báo thông minh: Tự động so sánh mẫu đo với mẫu chuẩn và hiển thị ngay chữ Pass (Đạt) hoặc Fail (Không đạt) trực quan, giúp công nhân đứng xưởng sàng lọc nhanh chi tiết lỗi trực tiếp trên dây chuyền sản xuất.

💡 Kết nối không giới hạn và xuất báo cáo tự động

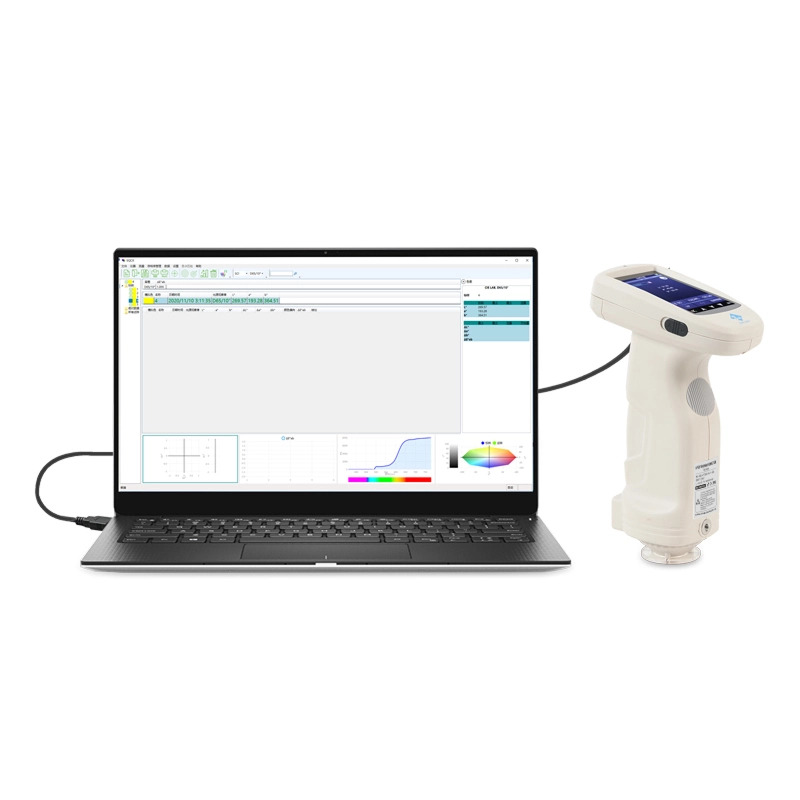

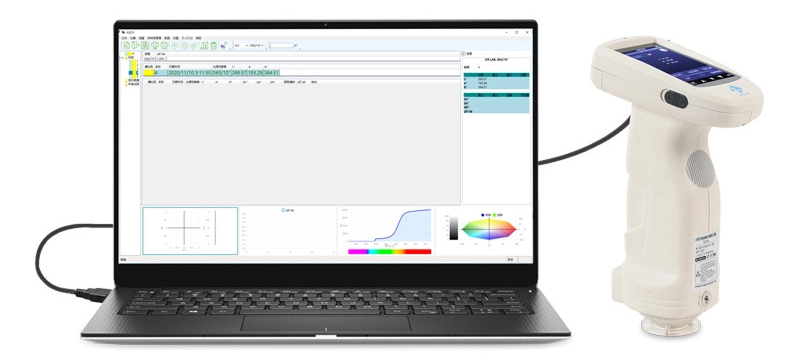

3nh TS7708 sở hữu công nghệ kết nối Bluetooth và cổng USB-C tốc độ cao. Máy dễ dàng đồng bộ dữ liệu với phần mềm quản lý màu sắc chuyên sâu trên máy tính hoặc ứng dụng di động để quản lý thư viện thẻ màu quốc tế (Pantone, RAL), theo dõi biểu đồ xu hướng biến đổi sắc độ của các lô hàng và tự động xuất file báo cáo kết quả kiểm định chất lượng (QC Report) định dạng PDF chuyên nghiệp gửi cho đối tác.

Thông Số Kỹ Thuật:

Kích thước thiết bị cầu đo sáng tích hợp: Φ40mm

Nguồn sáng: nguồn sáng LED toàn phổ kết hợp, nguồn sáng UV

Chế độ so màu quang phổ: Flat Grating

Cảm biến: Dãy quang diot silicon (2 dãy 40 nhóm)

Dải bước sóng: 400~700nm

Khoảng bước sóng: 10nm

Khoảng nửa băng thông: 10nm

Dải phản xạ đo: 0~200%

Khẩu độ đo: 3 khẩu độ: MAV: Φ8mm/Φ10mm; SAV: Φ4mm/Φ5mm; LAV: 1x3mm

LAV1x3mm: Độ chính xác hơi thấp, có thể được sử dụng để kiểm tra màu sắc

Khoảng màu: CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)

Công thức độ chênh lệch màu: ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)

Góc quan sát: 2°/10°

Nguồn sáng: D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30)

Thời gian đo: ~1.5s (~3.2 s khi kiểm tra đồng thời SCI/SCE)

Kích thước L*W*H=129x76x217mm

Khối lượng: ~600g

Nguồn: Pin Li-ion, 6000 phép đo trong 8 giờ

Tuổi thọ nguồn sáng: 5 năm, >3 triệu lần đo

Màn hình hiển thị: 3.5-inch TFT color LCD, màn hình cảm ứng điện dung

Cổng dữ liệu: USB, Bluetooth 4.2

Lưu trữ dữ liệu: 1000 Pcs (tiêu chuẩn), mẫu: 30000 Pcs

Ngôn ngữ: Tiếng Trung giản thể, tiếng Anh, tiếng Trung phồn thể

Môi trường hoạt động: 0~40℃, 0~85%RH (không ngưng tụ), Cao độ < 2000m

Môi trường bảo quản: -20~50℃, 0~85%RH không ngưng tụ)

Standard accessories: Power adapter, data cable, manual, quality management software (download from official website), black and white calibration box, protective cover, wrist strap, platform caliber Ø8mm, Ø8mm tip caliber, Ø4mm platform caliber, Ø4mm tip caliber, 1×3 tip caliber

Optional accessories: micro printer, powder test box, placement base

Ứng Dụng Thực Tế Của 3nh TS7708

Nhờ cấu hình đa khẩu độ đỉnh cao và cảm biến kép siêu nhạy, máy đo màu quang phổ 3nh TS7708 là thiết bị tiêu chuẩn trong các lĩnh vực:

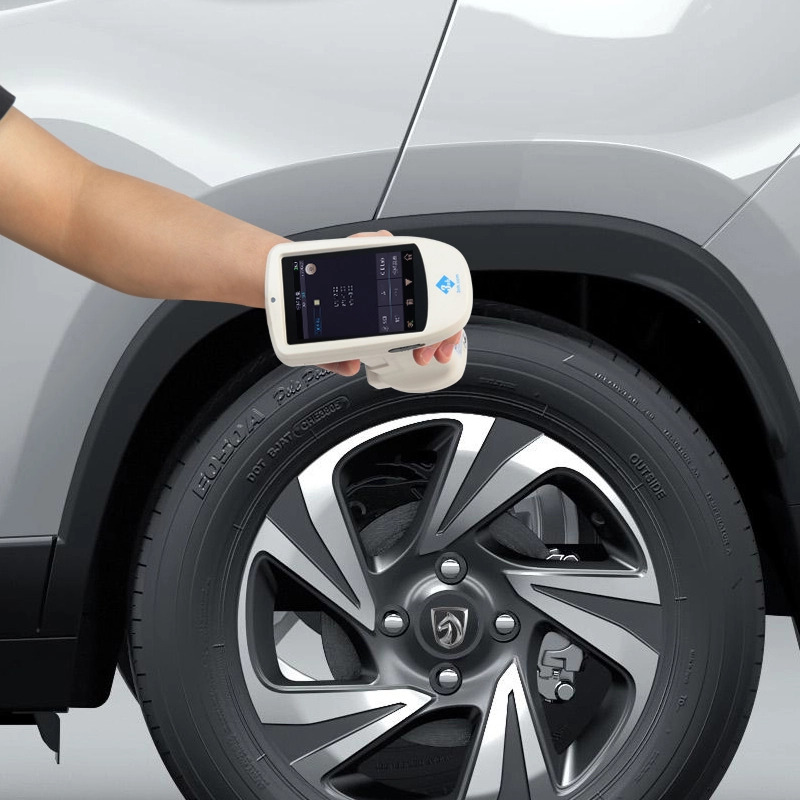

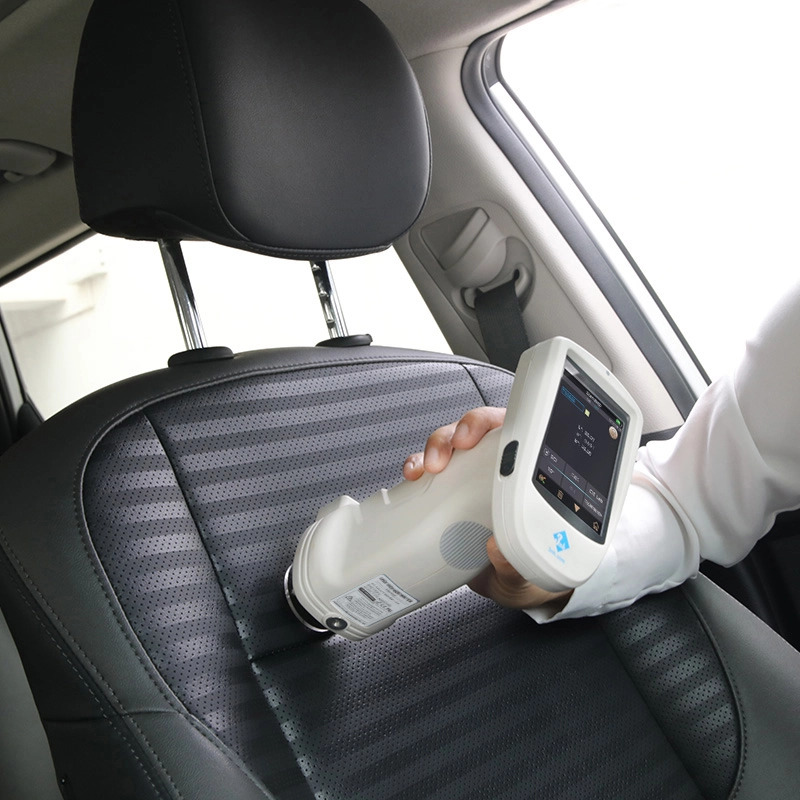

• Ngành Công nghiệp Ô tô & Xe máy: Kiểm tra độ đồng màu giữa các cấu kiện nhựa đúc, nội thất da và các chi tiết cơ khí sơn tĩnh điện nhỏ xung quanh cabin xe.
• Ngành Chế tạo Linh kiện Điện tử: Đo kiểm màu sắc vỏ điện thoại, laptop, các nút bấm nhựa siêu nhỏ (sử dụng khẩu độ Phi 1x3mm hoặc Phi 4mm).
• Ngành Dệt may, Sợi & Da thuộc: Kiểm định chất lượng màu vải, sợi nhuộm, chỉ khâu dệt may xuất khẩu, đảm bảo không có sự lệch màu khi lắp ráp sản phẩm hàng loạt.
• In ấn & Bao bì Cao cấp: Kiểm soát độ chuẩn màu của mực in trên các loại vỏ hộp giấy, nhãn mác dập nổi, màng nhựa bao bì theo tiêu chuẩn Pantone của đối tác nước ngoài.
