Máy quang phổ đo màu 3nh TS7030 (Single Apertures; Dual-32 array sensor)

Máy quang phổ đo màu 3nh TS7030 (Single Apertures; Dual-32 array sensor)

Trong các ngành công nghiệp sản xuất yêu cầu khắt khe về tính đồng nhất màu sắc như đúc nhựa, in ấn bao bì, dệt nhuộm hay sơn phủ màng mỏng, việc sở hữu một thiết bị đo lường chuẩn xác là điều kiện tiên quyết để đảm bảo chất lượng đầu ra. Các dòng máy so màu phổ thông thế hệ cũ thường dễ bị ảnh hưởng bởi nhiệt độ môi trường hoặc độ bóng bề mặt dẫn đến sai số. Máy đo màu quang phổ cầm tay 3nh TS7030 ra đời như một giải pháp đột phá – kết hợp giữa một khẩu độ đo phẳng tiêu chuẩn và hệ thống cảm biến kép 32 phần tử cao cấp, giúp doanh nghiệp số hóa sắc màu một cách chính xác tuyệt đối với mức chi phí đầu tư vô cùng hợp lý.

Tổng Quan Về Máy Đo Màu Quang Phổ 3nh TS7030

3nh TS7030 là dòng máy đo màu quang phổ cầm tay chuyên nghiệp thuộc phân khúc cao cấp của thương hiệu 3nh. Thiết bị ứng dụng cấu trúc hình học quang học d/8 tiêu chuẩn quốc tế (chiếu sáng khuếch tán, góc nhìn 8 độ), đáp ứng đầy đủ các tiêu chuẩn nghiêm ngặt toàn cầu như CIE No.15, ISO 7724/1, ASTM E1164 và DIN 5033.

Sức mạnh cốt lõi giúp TS7030 vượt trội hoàn toàn về độ ổn định nằm ở công nghệ phân tách phổ lưới nhiễu xạ kết hợp cùng hệ thống cảm biến dải kép 32 phần tử (Dual-32 Array Sensor). Thiết bị thực hiện bóc tách năng lượng ánh sáng khả kiến mịn màng từ dải bước sóng 400nm đến 700nm, giúp phát hiện ra những sai lệch sắc độ nhỏ nhất và mang lại kết quả đo có độ tin cậy tối cao.

Các Tính Năng Nổi Bật Của 3nh TS7030

💡 Công nghệ cảm biến dải kép 32 phần tử (Dual-32 Array Sensor) tối tân

Sở hữu hệ thống cảm biến ma trận CMOS dải kép với 32 phần tử lọc độc lập, TS7030 cho phép thu nhận dữ liệu phổ song song với tốc độ siêu tốc. Công nghệ này có khả năng tự động bù trừ sự thay đổi của nhiệt độ môi trường và triệt tiêu hoàn toàn nhiễu từ ánh sáng tạp tán bên ngoài nhà xưởng. Nhờ đó, máy đạt độ lặp lại xuất sắc, giữ được sự ổn định tuyệt đối của các con số qua hàng vạn lần bấm máy liên tục.

💡 Khẩu độ đo phẳng tiêu chuẩn (Single Aperture) ổn định

TS7030 được trang bị một khẩu độ đo phẳng tiêu chuẩn (thường là Phi 8mm), là kích thước khẩu độ thông dụng và tối ưu nhất cho đại đa số vật liệu sản xuất công nghiệp. Thiết kế đầu đo phẳng giúp áp sát khít hoàn toàn vào bề mặt vật liệu phẳng lớn, loại bỏ hiện tượng lọt sáng và đảm bảo tính khách quan tối cao của dữ liệu nghiệm thu.

💡 Tích hợp đồng thời hai chế độ đo cao cấp SCI và SCE

Hệ thống quang học cao cấp của TS7030 cho phép kỹ thuật viên phân tích sâu cấu trúc bề mặt vật liệu thông qua hai chế độ đo:

• SCI (Bao gồm thành phần phản xạ soi gương): Đo màu sắc thực tế nội tại của vật liệu, loại bỏ toàn bộ các tác động can thiệp từ độ bóng bề mặt hay độ nhám.
• SCE (Loại trừ thành phần phản xạ soi gương): Đo sắc thái màu sắc thực tế hiển thị trước mắt người nhìn, phục vụ hoàn hảo cho việc đánh giá ngoại quan sản phẩm theo đúng cảm quan thị giác.

💡 Hệ không gian màu phong phú và đánh giá Đạt/Không đạt siêu tốc

Chỉ với một thao tác bấm máy chưa đầy 1.5 giây, màn hình hiển thị đồ họa LCD sắc nét của TS7030 hiển thị ngay kết quả trực quan:

• Đầy đủ toàn bộ hệ không gian màu quốc tế: CIE Lab, XYZ, Yxy, LCh, RGB…
• Các công thức tính sai lệch màu tiên tiến: Delta Eab, Delta E00, Delta Ecmc, Delta E94.
• Chế độ cảnh báo thông minh: Tự động so sánh mẫu đo với mẫu chuẩn và hiển thị ngay chữ Pass (Đạt) hoặc Fail (Không đạt) dựa trên khoảng sai số Delta E cho phép, giúp công nhân đứng xưởng sàng lọc nhanh chi tiết lỗi trực tiếp ngay trên chuyền.

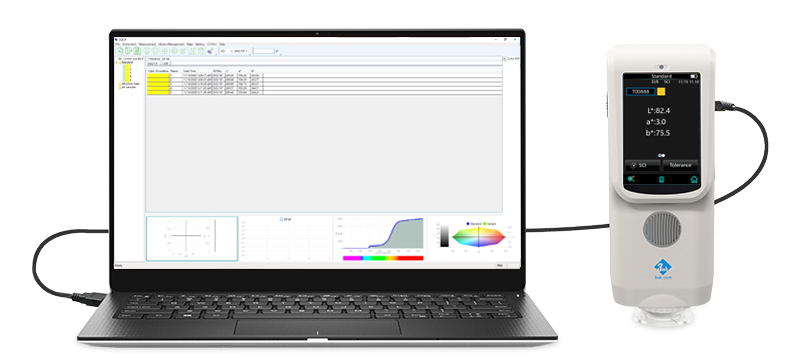

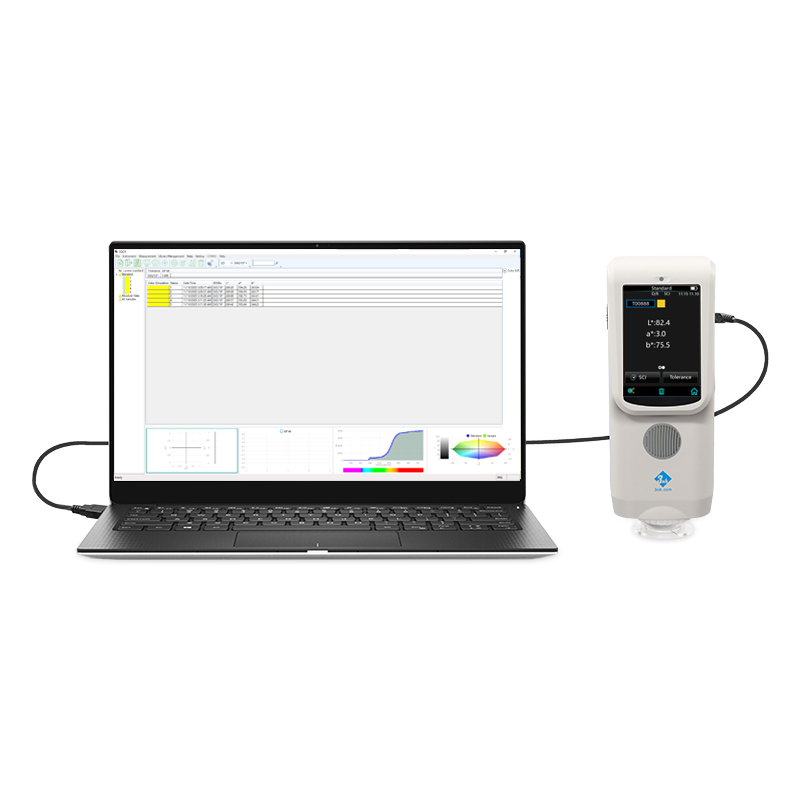

💡 Kết nối phần mềm mạnh mẽ và quản lý dữ liệu chuyên nghiệp

Thông qua kết nối không dây Bluetooth hoặc cổng truyền dữ liệu USB, TS7030 dễ dàng đồng bộ số liệu với phần mềm quản lý màu sắc chuyên sâu trên máy tính hoặc ứng dụng di động. Tính năng này hỗ trợ doanh nghiệp lưu trữ hàng ngàn dữ liệu mẫu tiêu chuẩn, quản lý thư viện thẻ màu (Pantone, RAL), theo dõi biểu đồ xu hướng biến đổi sắc độ của các lô hàng và tự động xuất file báo cáo kết quả kiểm định chất lượng (QC Report) định dạng PDF chuyên nghiệp gửi cho đối tác.

Ứng Dụng Thực Tế Của 3nh TS7030

Nhờ cấu hình cảm biến kép 32 phần tử siêu nhạy và tính cơ động cao, máy đo màu quang phổ 3nh TS7030 được ứng dụng rộng rãi trong các lĩnh vực:

• Ngành Công nghiệp Nhựa: Kiểm soát độ đồng màu của các lô hạt nhựa đầu vào, phôi nhựa và bề mặt các sản phẩm đúc nhựa phẳng lớn như tấm nhựa, vỏ tivi, vỏ tủ lạnh, đồ gia dụng.
• Ngành In ấn & Bao bì: Đo kiểm màu mực in trên các loại vỏ hộp giấy, màng mỏng bao bì bao mỳ, tem nhãn decal phẳng, đảm bảo chuẩn màu logo nhận diện thương hiệu của đối tác.
• Ngành Sơn & Xi mạ: Kiểm tra độ lệch màu của màng sơn phủ, sơn tĩnh điện trên cấu kiện cơ khí phẳng, các thanh nhôm định hình, tấm tôn, đồ nội thất kim loại và gỗ kiến trúc.
• Ngành Dệt may & Da thuộc: Đánh giá nhanh chất lượng màu sắc, độ bền màu và sự đồng nhất màu giữa các sấp vải nhuộm lớn, các tấm da thuộc mảng phẳng trước khi đưa vào chuyền may.

Thông Số Kỹ Thuật:

Kích thước thiết bị cầu đo sáng tích hợp: Φ40mm

Nguồn sáng: nguồn sáng LED toàn phổ kết hợp, nguồn sáng UV

Chế độ so màu quang phổ: Flat Grating

Cảm biến: Dãy quang diot silicon (2 dãy 32 nhóm)

Dải bước sóng: 400~700nm

Khoảng bước sóng: 10nm

Khoảng nửa băng thông: 10nm

Dải phản xạ đo: L:0~120; độ phản xạ: 0~200%

Khẩu độ đo: Single Apertures: Φ8mm/Φ10mm

Góc quang sát: 2°/10°

Nguồn sáng: D65,A,C,D50,F2(CWF),F7(DLF),F10(TPL5),F11(TL84),F12(TL83/U30)

Độ chính xác hiển thị: 0.01

Thời gian đo: khoảng 1.5s (đo SCI & SCE khoảng 3.2s)

Chế độ đo: Đo đơn, đo trung bình (2-99 lần)

Kích thước: L*W*H=81x71x214mm

Khối lượng: khoảng 460g

Nguồn: pin Li-ion, 6000 phép đo trong 8 giờ

Tuổi thọ nguồn sáng: 5 năm, >3 triệu lần đo

Hiển thị: 3.5-inch TFT color LCD, màn hình cảm ứng điện dung

Cổng dữ liệu: USB

Lưu trữ dữ liệu: 1000 Pcs (tiêu chuẩn) ,mẫu: 20000 Pcs

Ngôn ngữ: Tiếng Trung giản thể, tiếng Anh, tiếng Trung phồn thể

Môi trường hoạt động: 0~40℃, 0~85%RH (không ngưng tụ), Độ cao < 2000m

Môi trường bảo quản: -20~50℃, 0~85%RH không ngưng tụ)

Phụ kiện bao gồm: Power Adapter, Cáp USB, hướng dẫn sử dụng, phần mềm PC (Download), Khoang hiệu chuẩn màu trắng và đen, Nắp bảo vệ, Dây đeo tay, khẩu độ phẳng 8mm, khẩu độ đầu 8mm

Phụ kiện mua thêm: Máy in Micro USB, Powder Test Box
