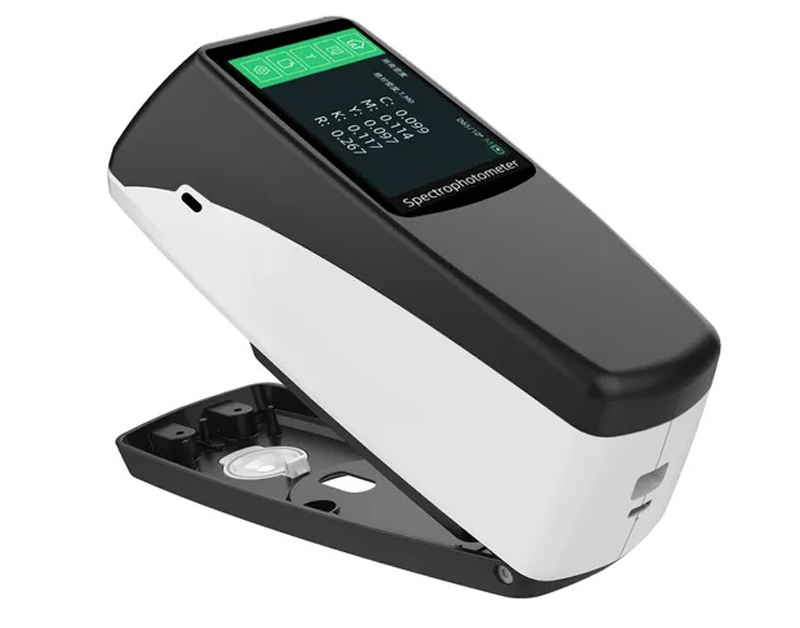

Máy đo mật độ màu CHN SPEC EX Pro (45/0, dE*ab≤0.03)

Máy đo mật độ màu CHN SPEC EX Pro (45/0, dE*ab≤0.03)

Máy đo mật độ màu CHN SPEC EX Pro là dòng thiết bị đo màu sắc và mật độ in ấn cầm tay phân khúc chuyên nghiệp (Handheld Spectrodensitometer) của hãng CHNSpec. Được thiết kế với độ nhạy phần cứng vượt trội và sở hữu độ lặp lại siêu cao, EX Pro là công cụ đắc lực giúp các kỹ sư ngành in, bao bì và pha chế mực in kiểm soát chất lượng màu sắc một cách nghiêm ngặt, giảm thiểu tối đa phế phẩm trong quá trình sản xuất.

Các tính năng công nghệ nổi bật

• Hệ hình học chiếu sáng tiêu chuẩn 45/0 chuyên cho ngành in: Thiết bị áp dụng cấu trúc quang học chiếu sáng góc 45 độ và thu nhận ánh sáng ở góc 0 độ vòng, tuân thủ chặt chẽ các tiêu chuẩn ISO 5-4 và ANSI PH2.17. Hệ hình học này mô phỏng hoàn hảo cách mắt người cảm nhận màu sắc trên bề mặt phẳng, giúp loại bỏ các tác động nhiễu do độ bóng của lớp mực in gây ra.
• Độ lặp lại siêu chính xác (Sai số nhỏ hơn hoặc bằng 0.03): Điểm nâng cấp đáng giá của phiên bản EX Pro nằm ở độ ổn định cực cao với chỉ số sai số lặp lại ΔE*ab nhỏ hơn hoặc bằng 0.03 khi đo trên tấm chuẩn trắng. Thông số này đảm bảo rằng máy luôn đưa ra kết quả đồng nhất tuyệt đối dù bạn thực hiện phép đo nhiều lần liên tục.
• Hệ thống đo mật độ màu toàn diện: EX Pro cung cấp đầy đủ các chức năng phân tích của một máy đo mật độ màu chuyên dụng cho thợ in bao gồm: đo mật độ màu của các mực cơ bản CMYK, đo độ gia tăng điểm trame (Dot Gain), kiểm tra tỷ lệ phần trăm trame, đo độ tương phản in (Print Contrast) và độ bẫy mực (Ink Trapping).
• Hỗ trợ đầy đủ các điều kiện đo (M0, M1, M2, M3): Máy đáp ứng hoàn toàn tiêu chuẩn ISO 13655 với các bộ lọc thông minh. Đặc biệt, chế độ M1 giúp đo chính xác màu sắc trên các loại giấy in hiện đại có chứa chất tăng trắng quang học (OBA), trong khi chế độ M3 (bộ lọc phân cực) giúp kiểm soát màu sắc ổn định ngay cả khi lớp mực còn ướt vừa mới ra khỏi trục in.
• Định vị camera độ nét cao: Tích hợp camera quan sát thời gian thực giúp người vận hành dễ dàng căn chỉnh trục đo vào đúng các ô màu nhỏ trên dải màu kiểm tra (Color Bar) hoặc các chi tiết chữ, logo siêu nhỏ mà không sợ bị lệch ra rìa mờ.

Thông Số Kỹ Thuật:

Khẩu độ đo/chiếu sáng: Φ2mm/5mm，Φ1.5mm/3mm

Dung lượng pin: Sạc một lần có thể đo liên tục 8000 lần, 7.2V/3000mAh

Phạm vi mật độ: 0.0 D–3.0 D

Tiêu chuẩn mật độ: Trạng thái A, E, I, T, M

Tuân thủ các tiêu chuẩn: ISO 5-4:2009(E), ISO 13655:2017, CIE số 15

Màn hình thiết bị: Màn hình màu đầy đủ, 3.5 inch

Ngôn ngữ được hỗ trợ: Tiếng Trung giản thể，Tiếng Anh

Nguồn sáng: Nguồn sáng LED cân bằng toàn dải + UV

Chế độ đo: M0, M1, M2, M3

Cấu trúc đo*: 45/0

Thời gian đo: Khoảng 1.5 giây

Độ lặp lại phép đo: Giá trị mật độ: ≤0.001D, giá trị sắc độ: dE*ab≤0.03

Khoảng cách bước sóng: 10nm

Phạm vi bước sóng: 400-700nm

Tuổi thọ nguồn sáng: 1 triệu lần trong 10 năm

Thiết bị lưu trữ: 100 mẫu chuẩn, 10,000 mẫu thử nghiệm; APP: Lưu trữ lớn

Phương pháp quang phổ: Mạng

Cảm biến: Cảm biến mảng CMOS độ chính xác cao hai hàng

Phạm vi đo độ phản xạ: 0-200%

Độ phân giải độ phản xạ: 0.01%

Hỗ trợ phần mềm: Android, iOS, Windows, WeChat Mini Program

Đảm bảo độ chính xác: Đảm bảo đủ điều kiện đo lường cấp độ đầu tiên

Độ chính xác hiển thị: Giá trị mật độ: 0.001, Giá trị sắc độ: 0.01

Góc nhìn: 2°，10°

Chỉ báo chất lượng in: Mật độ màu CMYK(A, T, E, M), dotarea, dotareagain, tỷ lệ in đè, độ tương phản khi in, thang độ xám, lỗi màu

Thỏa thuận giữa các thiết bị: dE*ab≤0.3

Chỉ báo đo: CIE-Lab, CIE-LCh, HunterLab CIE-Luv, XYZ, Yxy, RGB, độ lệch màu (ΔE*ab, ΔE*cmc ΔE*94, ΔE*00), độ đen (My, dM), độ bền màu, độ bền màu, sắc thái (ASTM E313-00), mật độ màu CMYK (A, T, E, M), chỉ số đồng phân Milm, Munsell, độ mờ đục, độ bền (độ bền thuốc nhuộm, độ bền pha màu)

Điều kiện chiếu sáng: A, B, C, D50, D55, D65, D75, F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, CWF, U30, U35, DLF, NB F, TL83, TL84, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LE D-V1, LED-V2

Đèn vòng 45 độ/Góc thu 0 độ

Đo độ lệch chuẩn của bảng trắng 30 lần với khoảng thời gian 5 giây

sau khi hiệu chuẩn bảng trắng (trừ M3)

Bảng màu BCRA series II 12 chế độ M0 đường kính 5mm giá trị đo trung bình (trừ M3)

Ứng dụng thực tế

CHN SPEC EX Pro là giải pháp chuẩn hóa màu sắc lý tưởng cho nhiều công đoạn trong chuỗi cung ứng ngành màu:

• Trong nhà xưởng in ấn (Offset, Gravure, Flexo): Hỗ trợ thợ in kiểm tra nhanh độ dày lớp mực trên giấy, căn chỉnh mực đều giữa các vùng in, theo dõi độ gai điểm trame trong suốt quá trình chạy máy để đảm bảo bài in đạt chuẩn chất lượng.
• Sản xuất bao bì dược phẩm và nhãn mác cao cấp: Giúp kiểm soát dung sai màu sắc của bao bì vỏ hộp ở mức thấp nhất, bảo vệ tính nhất quán của hệ thống nhận diện thương hiệu cho các tập đoàn lớn.
• Phòng Lab pha chế mực in: Hỗ trợ kỹ thuật viên phòng mực phân tích các thông số kỹ thuật của mực gốc, phối màu chính xác theo các cây màu chuẩn quốc tế (như Pantone) và lưu trữ dữ liệu số hóa của từng mẻ mực.
• Kiểm tra chất lượng đầu vào và đầu ra (IQC/OQC): Giúp bộ phận QC nghiệm thu chất lượng giấy in, màng nhựa hoặc các vật liệu đóng gói từ nhà cung ứng trước khi đưa vào dây chuyền sản xuất.

CHN SPEC EX Pro là sự kết hợp hoàn hảo giữa một máy đo quang phổ màu sắc và một máy đo mật độ in chuyên nghiệp. Với thiết kế cầm tay nhỏ gọn, độ lặp lại cực kỳ chính xác và khả năng xử lý tốt các vật liệu chứa chất tăng trắng OBA, thiết bị là lựa chọn nâng cấp đáng giá giúp các doanh nghiệp in ấn khẳng định chất lượng và chuyên nghiệp hóa quy trình kiểm soát màu sắc.
